Примітка. Гальмівні диски не підлягають шліфуванню. При значному зносі чи наявності глибоких рисок диски підлягають заміні.
При заміні гальмівних дисків також замініть гальмівні колодки.
Встановіть автомобіль на витяг.
Зніміть колеса.

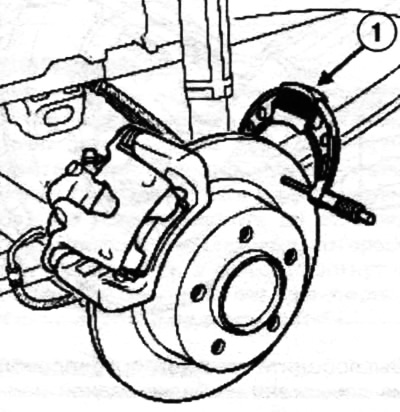

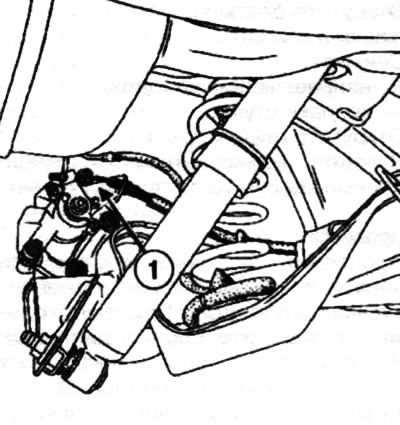

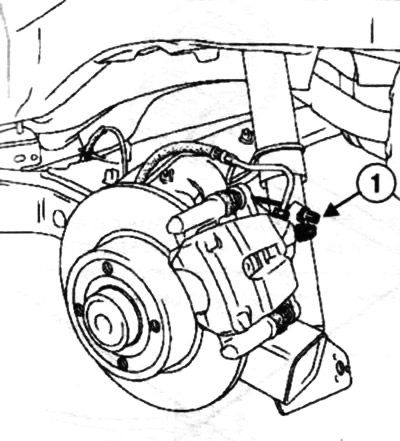

Вивільніть троси (1) приводу гальма стоянки.
Запам'ятайте трасу прокладки троса для встановлення.

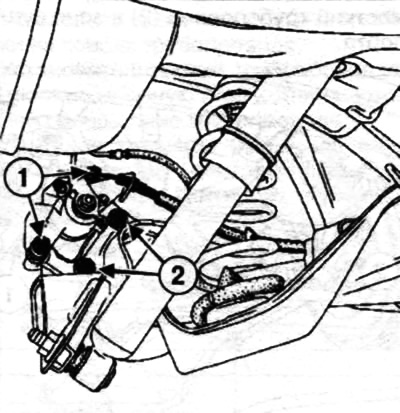

Викрутіть болти кріплення (1) напрямних пальців (2).

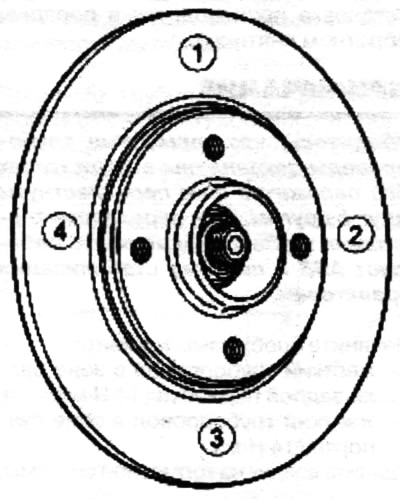

Встановіть мікрометр (1), щоб виміряти товщину гальмівного диска. Виміряйте товщину гальмівного диска в чотирьох точках, показаних на малюнку по колу (через 90°).
 |
 |
Стандартна товщина задніх гальмівних дисків: 8 мм (усі двигуни). Якщо товщина менша за вказану — замініть диски.
Зніміть супорт.
Підвісьте супорт до кузова. Зніміть гальмівні колодки.
Відкрутіть болти кріплення напрямної колодок.
Зніміть:
- напрямні колодок;
- ковпаки маточок.
Відкрутіть гайки маточок.
Зніміть "гальмівні диски, виконані разом зі ступицами коліс".
Перевірка
Перевірте, чи немає корозії, зносу та пошкодження на внутрішніх стінках циліндра. За потреби замініть корпус циліндра. Незначні вади, спричинені корозією чи сторонніми частинками, можна усунути шліфуванням поверхні дрібною наждачною шкіркою. За потреби замініть корпус циліндра. Перевірте, чи немає зносу, тріщин та пошкодження. За потреби замініть відповідний компонент. Перевірте, чи немає корозії, зносу та пошкодження на поверхні поршня. За потреби замініть відповідний компонент. Перевірте, чи немає корозії, зносу та пошкодження на напрямному пальці та пилюці направляючого пальця. За потреби замініть відповідний компонент. Перевірте, чи немає нерівномірного зносу, тріщин та серйозних пошкоджень на поверхні гальмівного диска.
Встановлення
Очистіть напрямні колодок та супорт.
Примітка. Перед встановленням нанесіть на болти кріплення напрямних колодок та направляючих пальців скоб склад FRENBLOC (або його еквівалент).
Перемістіть поршень Супорти всередину циліндра до упору за допомогою пристрою (Fre. 1190-01). Установка проводиться у порядку, зворотному зняттю.
Затягніть необхідним моментом:
- гайки маточок (стандартне шасі) (220 Нм);
- гайки маточок (довгоподібне шасі) (280 Нм);
- болти напрямних колодок (105 Нм);
- болти кріплення напрямних пальців (36 Нм).
Встановіть троси (1) приводу гальма стоянки.
Переконайтеся, що стопори тросів приводу гальма стоянки правильно вставлені в гнізда.
Примітка. Натисніть кілька разів на педаль гальма для встановлення поршнів у робоче положення.
Перевірте рівень гальмівної рідини.
Потягніть кілька разів за рукоятку приводу гальма стоянки для приведення в робочий стан системи гальма стоянки і пристрою автоматичної компенсації зносу гальмівних колодок. Встановіть колеса.
