Kreslenie. 9.3. Prvky predného nárazníka
Komponenty predného nárazníka sú znázornené na obr. 9.3.
Postup odstránenia:
- vo vozidlách vybavených hmlovými svetlami odpojte záporný kábel batérie;
- pre uľahčenie ovládania umiestnite vozidlo na zdvihák alebo zdvihnite jeho prednú časť, odstráňte predné kolesá a umiestnite podpery pod karosériu;
- odstráňte blatníky v podbehoch kolies;
Kreslenie. 9.4. Spodné montážne skrutky predného nárazníka
- odskrutkujte zospodu dve skrutky spodného držiaka nárazníka (obr. 9.4);

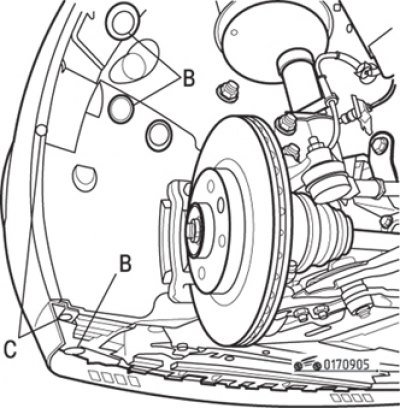

Kreslenie. 9.5. Demontáž upevňovacích prvkov predného nárazníka: B - držiaky; C - skrutky
- odstráňte tri držiaky a odskrutkujte dve skrutky (obr. 9.5) na pravej a ľavej strane;

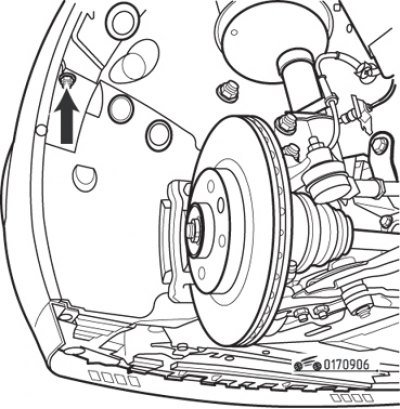

Kreslenie. 9.6. Bočné upevňovacie skrutky predného nárazníka
- odskrutkujte bočné skrutky (obr. 9.6);
Kreslenie. 9.7. Nástroj na odstránenie držiakov obloženia nainštalovaných počas demontáže predného nárazníka

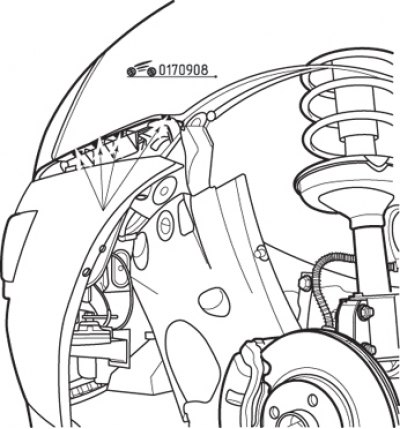

Kreslenie. 9.8. Štyri spony na predný nárazník
- do medzery medzi krídlom a nárazníkom vložte nástroj na odstránenie držiakov obloženia (obr. 9.7), čím ochránite lak (látkou alebo lepiacou páskou) krídlo a nárazník, stlačte nástroj a opatrne stiahnite nárazník nadol, kým sa neuvoľní zo štyroch svoriek (obr. 9.8);

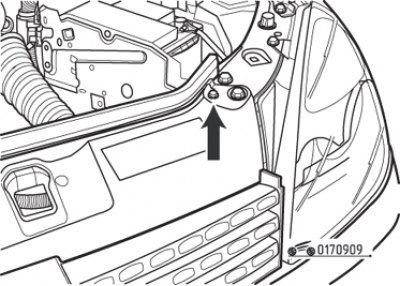

Kreslenie. 9.9. Pružinový držiak nárazníka
- odstráňte dve pružinové spony (obr. 9.9);
- odpojiť (ak je nainštalovaný) hadičky z trysiek ostrekovačov svetlometov;
- s pomocou asistenta odlepte nárazník od auta.
Kreslenie. 9.10. Strediace vedenie predného nárazníka
Nárazník sa inštaluje v opačnom poradí ako pri demontáži. Pred inštaláciou nárazníka sa uistite, že existuje centrovacie vedenie (obr. 9.10), ktoré zaistí správne umiestnenie nárazníka.
Pripojte hadičky ostrekovačov svetlometov a pripojte konektor hmlových svetiel.
