Парадак зняцця:
- зніміце провад з адмоўнай клемы акумулятарнай батарэі;
- адлучыце мацаванне бачка гідраўзмацняльніка рулявога механізму ад маторнага шчыта і адвядзіце яго ў бок;
- адкруціце балты мацавання блока і зніміце яго разам з кранштэйнам;
- зніміце кранштэйны з блока;
- раз'яднайце кантактны раз'ём ад блока.

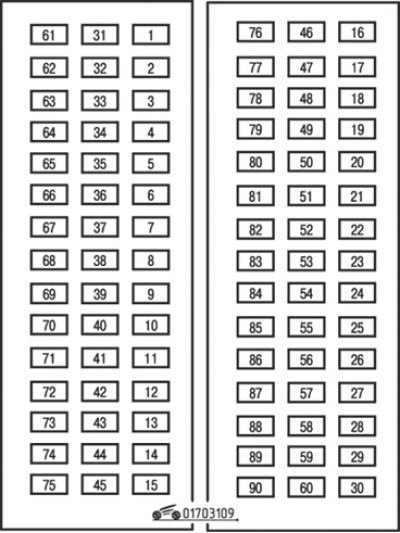

Мал. 3.109. Размяшчэнне кантактаў ЭБУ сістэмы ўпырску паліва
Прызначэнне кантактаў раздыма ЭБУ прыведзена ў табл. 3.9. Размяшчэнне кантактаў ЭБУ паказана на мал. 3.109.

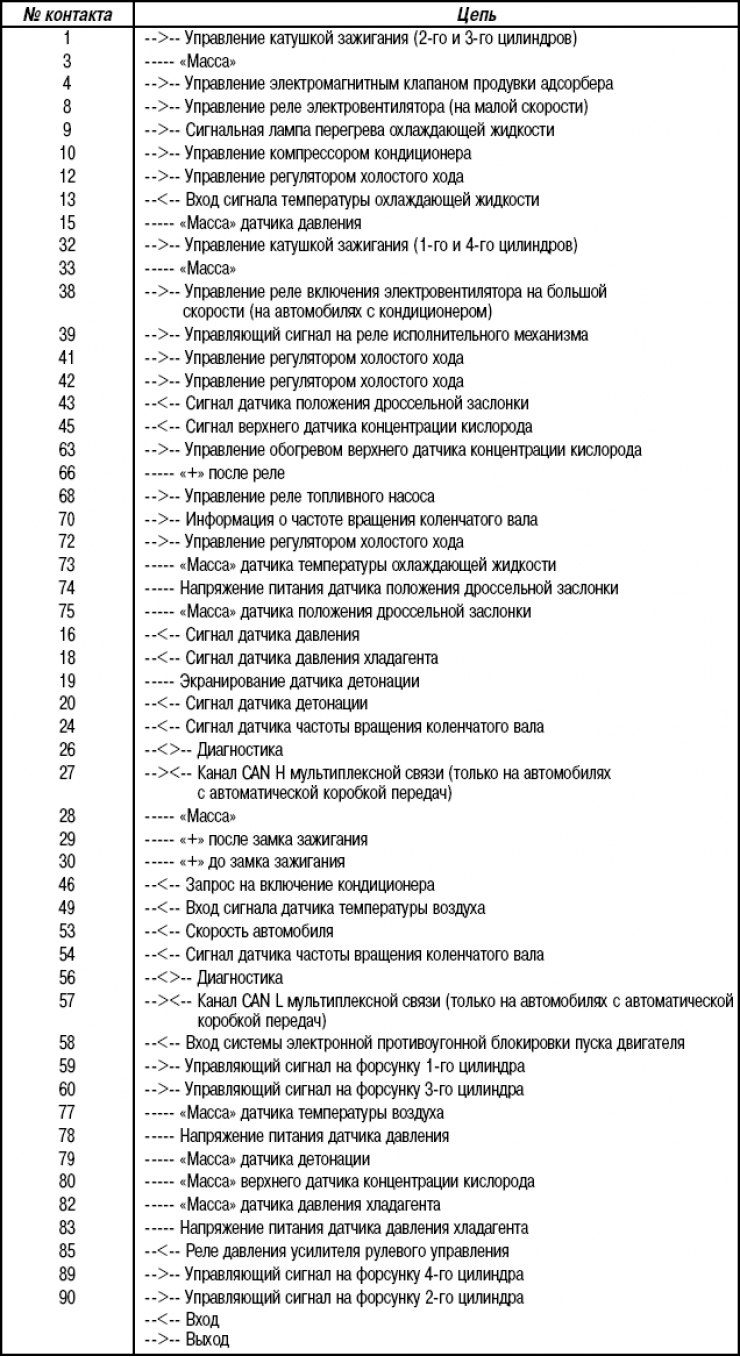

Табліца 3.9. Прызначэнне ўваходаў і выхадаў раздыма ЭБУ сістэмы ўпырску
Устаноўка ЭБУ праводзіцца ў парадку, зваротным зняцці, пры гэтым выканайце наступнае:
- надзейна далучыце кантактны раз'ём;
- калі ўсталёўваецца новы блок, яго варта запраграмаваць для забеспячэння працы імабілайзера. Для гэтага ўключыце запальванне на некалькі секунд, затым выключыце. Выміце ключ запальвання для актывацыі імабілайзера. Праз 10 з чырвоны індыкатар актывацыі імабілайзера павінен пачаць міргаць.
