Премахване
Изключете батерията.
Премахване:
- защита на горивната релса,
- всмукателен шумозаглушител.
Прекъсване на връзката:
- маркучи за сервоуправление на електрическия вентилатор,
- резервоар на помпата на кормилното управление от скобата в точка (1),
- маркуч за охлаждане на двигателя в точка (2).
Натиснете ключалките на монтажните щифтове (3) на електрическия вентилатор на системата за охлаждане на двигателя с отвертка и ги плъзнете по посока на стрелката (4).
 |  |
Свържете резервоара на помпата на кормилното управление към двигателя.
Отстранете скобата на резервоара на помпата на сервоуправлението.
Модели с нагревател

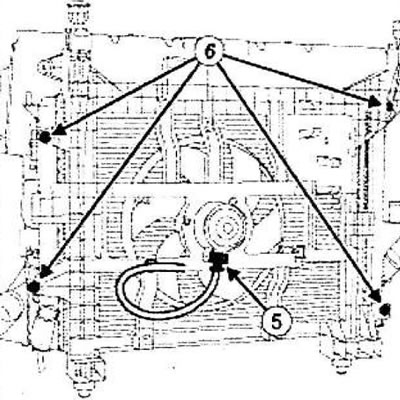

Разкачете съединителя на електрическия вентилатор на системата за охлаждане на двигателя (5).
Изключете кабелния сноп на електрическия вентилатор от охладителната система на двигателя.
Преместете следните компоненти далеч от електрическия вентилатор на охладителната система на двигателя.
Разхлабете монтажните болтове на радиатора на охладителната система на двигателя (6).
Модели с климатик
Прекъсване на връзката:

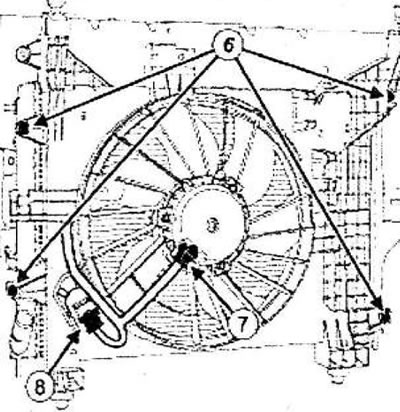

- съединител за електрически вентилатор на системата за охлаждане на двигателя (7),
- съединител за резистор на електрическия вентилатор на системата за охлаждане на двигателя (8).
Изключете кабелния сноп на електрическия вентилатор от охладителната система на двигателя.
Преместете следните компоненти далеч от електрическия вентилатор на охладителната система на двигателя.
Разхлабете монтажните болтове на радиатора на охладителната система на двигателя (6).

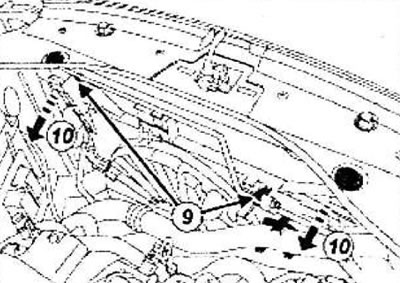

Разкачете крепежните елементи на свързващата тръба между кондензатора и редуктора в точка (9).
Внимание! За да избегнете изтичане на хладилен агент, не го повреждайте (не се деформират, огъват и т.н.) тръбопровод.
Издърпайте електрическия вентилатор по посока на стрелката (10), като го прекарате под свързващата тръба между кондензатора и редуктора.
Всички модели
Забележка: Внимавайте да не повредите охлаждащите перки, когато извършвате тази операция (радиатор, кондензатор и др.).
Отстранете вентилатора за охлаждане на двигателя през горната част на автомобила.
При смяна
Отстранете електрическия вентилатор от охладителната система на двигателя:
- държачи за маркучи за кормилно управление,
- държач за окабеляване.
Монтиране
В случай на подмяна, монтирайте на електрическия вентилатор на охладителната система на двигателя:
- държачи за маркучи за кормилно управление,
- държач за окабеляване.
Монтажът се извършва в ред, обратен на демонтаж.
Свържете батерията.
Проверка на работата на електрическия вентилатор на охладителната система на двигателя
Стартирайте двигателя.
Разкачете кабелния сноп на сензора за температура на охлаждащата течност.
Проверете работата на електрическия вентилатор за охлаждане на двигателя.
Свързване:
- съединител на сензора за температура на охлаждащата течност,
- системен сензор.
Спрете двигателя.
