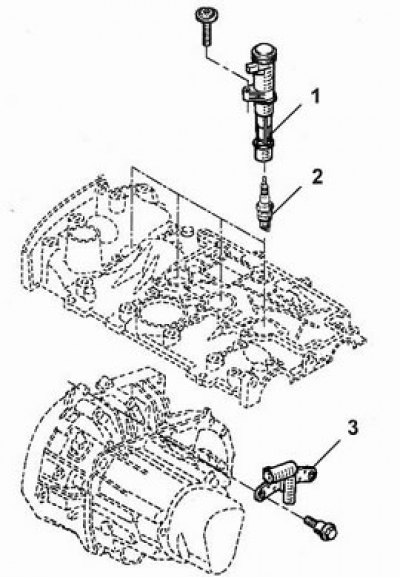

Система зажигания (двигатель K4J). 1 - Катушка зажигания, 2 - Свеча зажигания, 3 - Магнитный датчик (BMT и частоты вращения коленчатого вала).

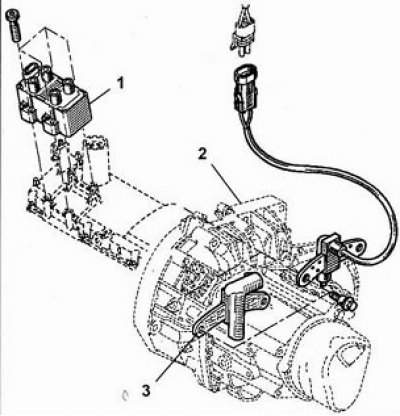

Система зажигания (двигатель K7J). 1 - Катушка зажигания, 2 - КПП, 3 - Магнитный датчик (BMT и частоты вращения коленчатого вала).
Система зажигания обеспечивает надежное поджигание смеси в цилиндрах двигателя на всех режимах работы. Угол опережения зажигания выбирается блоком управления впрыска по сигналам датчиков системы управления составом смеси.
Система зажигания со статическим распределением высоковольтного напряжения по свечам. Система впрыска топлива и система зажигания работают совместно, управляются одним ЭБУ и образуют комплексную систему управления двигателем. Рассматриваемая система зажигания позволяет упразднить все подвижные элементы в системе зажигания.
Катушки зажигания (четыре, по числу цилиндров) фиксируются прямо на свече с помощью болта на крышке головки блока цилиндров.
Марка катушки зажигания Nippondenso, сопротивление первичной обмотки (0,5±0,02) Ом, вторичной обмотки (6,8±1) кОм.
Примененное техническое решение позволяет увеличить количество энергии на уровне свечей зажигания благодаря устранению всех промежуточных звеньев между свечой и катушкой.
Свечи зажигания оснащены тремя электродами (два боковых и один «массовый»).
Датчик положения коленчатого вала вырабатывает сигналы о положении и скорости вращения коленчатого вала. Электронный блок управления, общий с системой впрыска топлива, обрабатывает эти сигналы и дает команду катушкам зажигания, установленным на каждой свече зажигания, на подачу искры по принципу двухискрового зажигания, т.е. за один цикл двигателя искра появляется дважды – в также сжатия и такте выпуска. ЭБУ, обрабатывая сигналы с различных датчиков, управляет длительностью импульса зажигания и углом опережения зажигания, воздействуя необходимым образом на первичные обмотки катушек зажигания.
Установленный на блоке цилиндров датчик детонации по возникающим вибрациям и стукам в цилиндрах посылает соответствующий сигнал в ЭБУ, который задерживает управляющий импульс блока зажигания, уменьшая опережение до тех пор, пока не прекратится детонация. Таким образом создается оптимальный момент сгорания топлива, максимально приближенный к порогу детонации и обеспечивающий наилучшую работу двигателя.
В применяемой системе зажигания момент зажигания определяется ЭБУ по совокупности параметров работы двигателя. Самостоятельно изменить момент зажигания невозможно, с помощью диагностического оборудования можно лишь определить правильность его установки.
