Снятие
Снимите коробку передач.
Снимите кожух сцепления с нажимным диском в сборе.

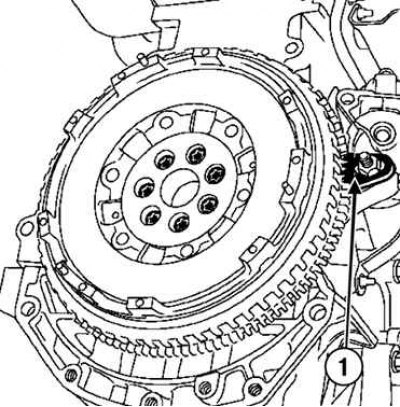

Рис. 3.30. Фиксация маховика фиксатором (Mot. 582-01): 1 – фиксатор
Установите фиксатор (Mot. 582-01) (рис. 3.30).
Открутите болты крепления маховика, снимите маховик и фиксатор (Mot. 582-01).
Рис. 3.31. Фиксация маховика фиксатором (Mot. 1677): 1 – фиксатор
Установите фиксатор (Mot. 1677) (рис. 3.31).
Открутите болты крепления маховика, снимите маховик и фиксатор (Mot. 1677).
Установка
Очистите на фланце коленчатого вала резьбовые отверстия под болты крепления маховика.
Обезжирьте опорную поверхность маховика на фланце коленчатого вала.
Проверьте состояние маховика.

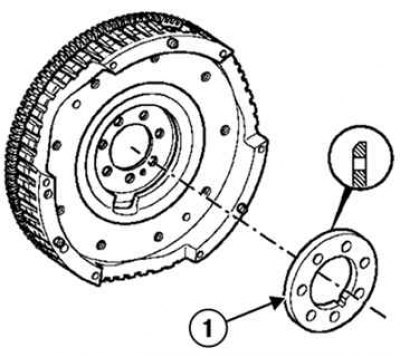

Рис. 3.32. Установка проствки: 1 – проставка
Установите проставку, соблюдая при этом направление установки: фаской в сторону маховика (рис. 3.32).
Внимание! Повторное использование снятых болтов не допускается.
Нанесите на новые болты маховика состав LOC-TITE FRENETANCH.

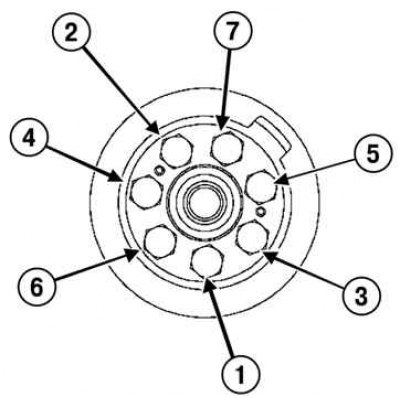

Рис. 3.33. Порядок затягивания болтов крепления маховика
Затяните в указанном на рисунке 3.33 порядке требуемым моментом:
- болты крепления маховика (двигатели К) (65 Н·м);
- болты крепления маховика (двигатель F4R) (70 Н·м).
