Кожух сцепления с нажимным диском в сборе и ведомый диск сцепления (двигатели K4J и К4М)
Наружный диаметр ведомого диска: 200 мм.
Рис. 3.14. Кожух сцепления с нажимным диском в сборе
Толщина ведомого диска: 6,9 мм.
Число шлицов: 26.

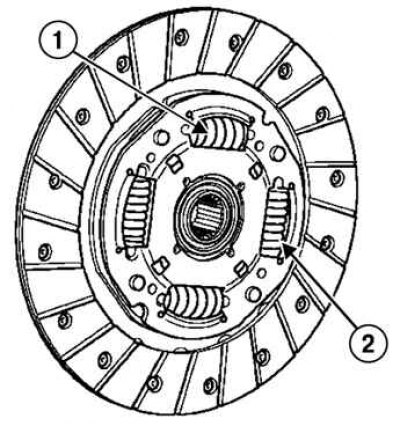

Рис. 3.15. Ведомый диск сцепления: 1, 2 – метки пружин
Цвет маркировки пружин 1 и 2 ведомого диска: серый (см. рис. 3.15).
Кожух сцепления с нажимным диском в сборе и ведомый диск сцепления (двигатель F4R)
Наружный диаметр ведомого диска: 239 мм.
Толщина ведомого диска: 7,8 мм.
Рис. 3.16. Кожух сцепления с нажимным диском в сборе
Число шлицов: 21.
Рис. 3.17. Ведомый диск сцепления
