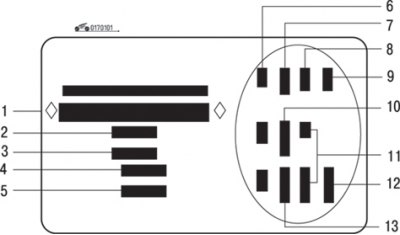

Рис. 1.1. Идентификационная табличка: 1 – идентификационные номера автомобиля и шасси; 2 – максимально разрешенная масса автомобиля; 3 – максимально разрешенная масса полностью загруженного автомобиля с прицепом; 4 – максимально разрешенная нагрузка на переднюю ось; 5 – максимально разрешенная нагрузка на заднюю ось; 6 – техническая характеристика автомобиля; 7 – номер краски; 8 – уровень комплектации; 9 – тип автомобиля; 10 – код обивки салона; 11 – дополнение к комплектации оборудования; 12 – заводской номер; 13 – код отделки салона

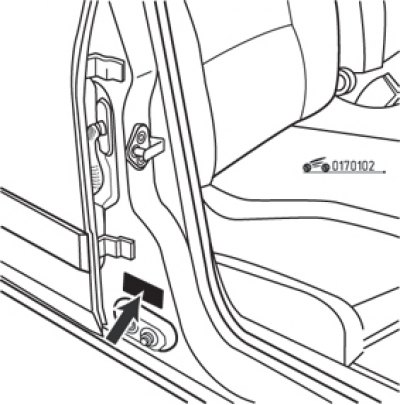

Рис. 1.2. Расположение идентификационной таблички

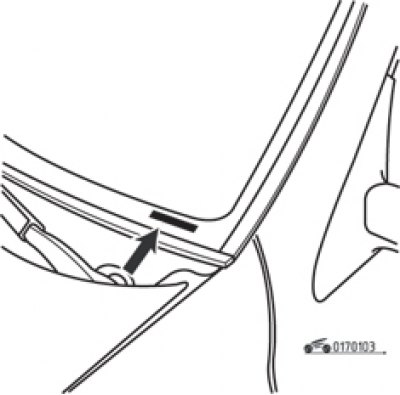

Рис. 1.3. Идентификационные номера автомобиля и шасси на передней панели моторного щита передка
Табличка с идентификационным номером автомобиля (VIN) (рис. 1.1) прикреплена к центральной стойке двери с правой стороны (рис. 1.2). Табличка содержит основные сведения об автомобиле, необходимые прежде всего при заказе запасных частей. Идентификационные номера автомобиля и шасси могут быть дополнительно нанесены на передней панели моторного щита передка (рис. 1.3).
Номер двигателя находится на передней стороне блока цилиндров.

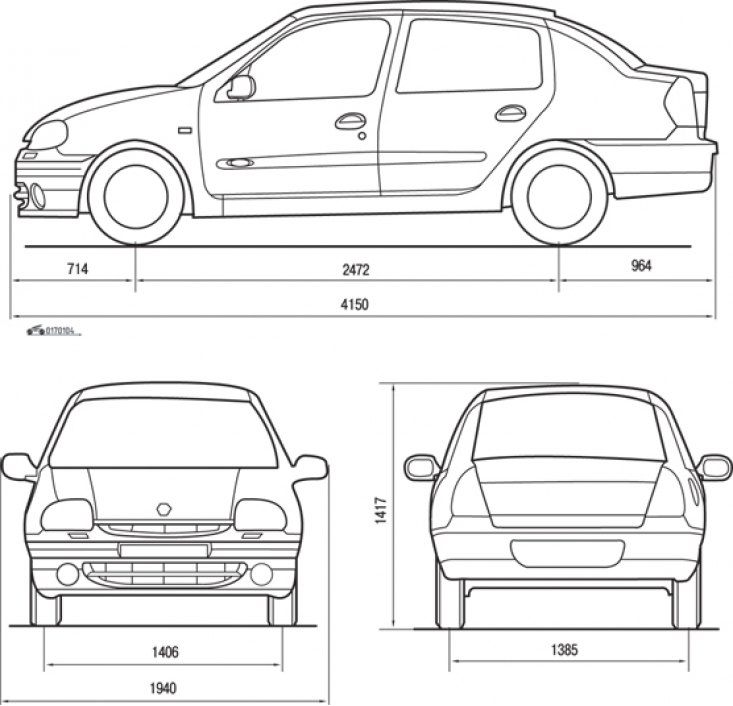

Рис. 1.4. Габаритные размеры автомобиля с кузовом седан
Габаритные размеры автомобиля с кузовами седан и хэтчбек приведены на рис. 1.4 и 1.5.

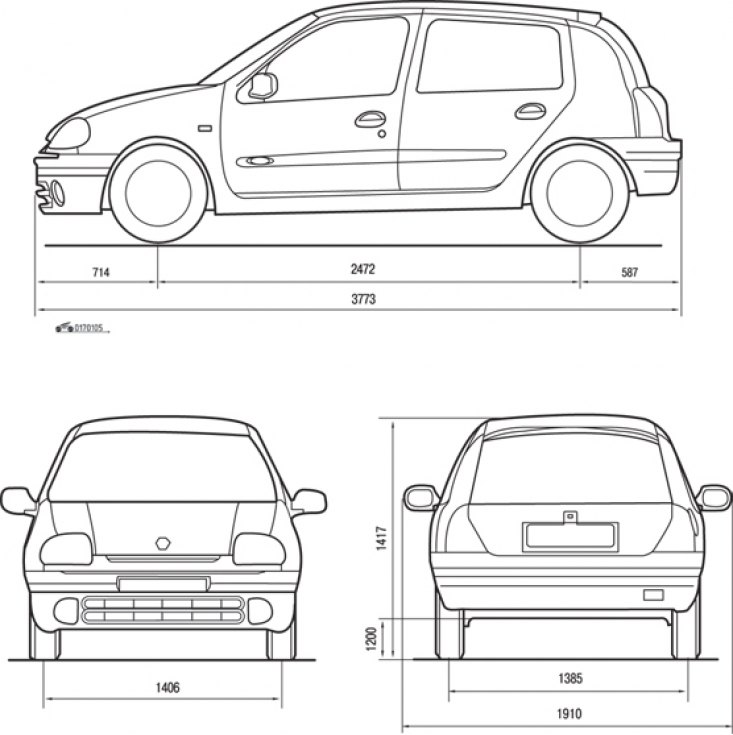

Рис. 1.5. Габаритные размеры автомобиля с кузовом хэтчбек
(Источник расположен на сайте: renaultbook.ru)
* Кузов хэтчбек.
