- системой автоматической регулировки каждой фары в зависимости от изменения высоты кузова, ускорения, торможения и скорости автомобиля;
- омывателем фар.
Внимание! Не включайте лампу, когда она не вставлена в блок-фару (это опасно для зрения).
Внимание! Ксеноновые лампы загораются при напряжении 20000 в и работают при переменном напряжении 85 В.
Внимание! Перед тем как снимать узел «ЭБУ и блок высокого напряжения», подождите, пока они остынут.
Внимание! Перед выполнением любых работ необходимо отсоединить аккумуляторную батарею.
Примечание. Угол наклона световых пучков в вертикальной плоскости регулируется в зависимости от скорости движения автомобиля.
Примечание. При скорости выше 30 км/ч дальность освещения увеличивается.
В ксеноновых лампах нить накаливания отсутствует. Световое излучение в таких лампах генерируется двумя электродами, заключенными в кварцевую колбу, содержащую сжатый газ (ксенон) и ртутные пары.
Каждая фара оснащена ЭБУ, встроенным в блок высокого напряжения.
Эту систему проверяют с помощью диагностических приборов.
Узел «ЭБУ – блок высокого напряжения» и ксеноновые лампы можно заменять отдельно от фар.
Внимание! Исполнительный механизм (шаговый электродвигатель) с фары снять нельзя.
Внимание! В случае неисправности исполнительного механизма необходимо заменить фару.
Снятие и установка фар с ксеноновыми лампами производится так же, как и фар с галогенными лампами.

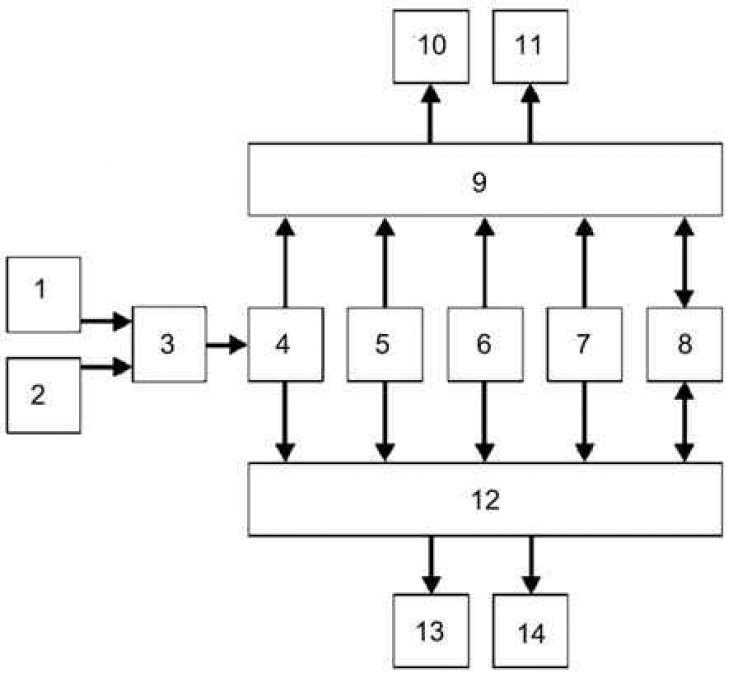

Рис. 7.20. Блок-схема системы освещения с ксеноновыми лампами: 1 – датчик дождя и освещенности; 2 – переключатель наружного освещения, указателей поворота и противотуманного света; 3 – ЦЭКБС; 4 – информация о включении ближнего – дальнего света фар (от блока защиты и коммутации); 5 – информация о скорости движения автомобиля (от ЭБУ АБС); 6 – высота передней части кузова (передний датчик); 7 – высота задней части кузова (задний датчик); 8 – диагностическая линия К; 9 – узел «ЭБУ – блок высокого напряжения» (левая фара); 10 – лампа; 11 – исполнительный механизм корректора левой фары; 12 – узел «ЭБУ – блок высокого напряжения» (правая фара); 13 – исполнительный механизм корректора правой фары; 14 – лампа
