Снятие
Снимите крышку доступа к заднему фонарю.

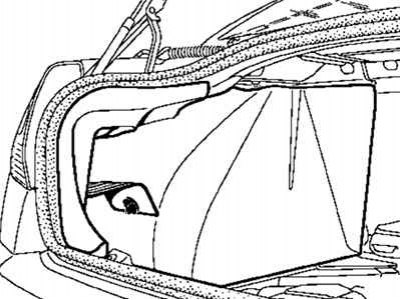

Рис. 7.29. Разъем заднего фонаря
Разъедините разъем заднего фонаря (рис. 7.29).
Открутите три гайки крепления и снимите задний фонарь.

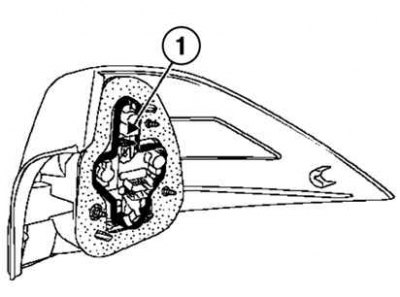

Рис. 7.30. Крепление кронштейнов ламп заднего фонаря: 1 – язычки
Для доступа к лампам снимите кронштейны крепления ламп, нажав на язычки (рис. 7.30).
Установка
Установка производится в порядке, обратном снятию.
Примечание. Номера контактов читаются справа налево.
Таблица 7.1. Нумерация контактов подключения ламп заднего фонаря
Контакт | Назначение |
1 | Указатель поворота |
2 | «Масса» |
3 | Габаритный огонь |
4 | Стоп-сигнал |
5 | Свет заднего хода |
6 | Противотуманный свет |
