Датчики положения педали управления подачей топлива жестко связаны с последней. Для замены датчика необходимо заменить педаль управления подачей топлива.
Существует два типа педалей: С выключателем или без него.
На автомобили, оборудованные регулятором/ограничителем скорости, устанавливают педаль акселератора с выключателем в конце хода (Kick-down).
Данный выключатель служит для отмены режима ограничения скорости. если водителю необходимо ее увеличить.
Внимание! Возможна установка педали с выключателем в конце хода вместо педали без выключателя. Напротив. запрещается устанавливать педаль без выключателем в конце хода вместо педали с выключателем.
Снятие
Отсоедините аккумуляторную батарею.

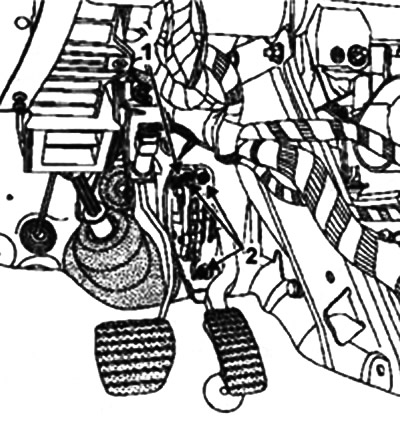

Разъедините разъем 1 педали управления подачей топлива.
Снимите три болта 2 крепления и педаль.
Установка
Установка производится в порядке, обратном снятию.

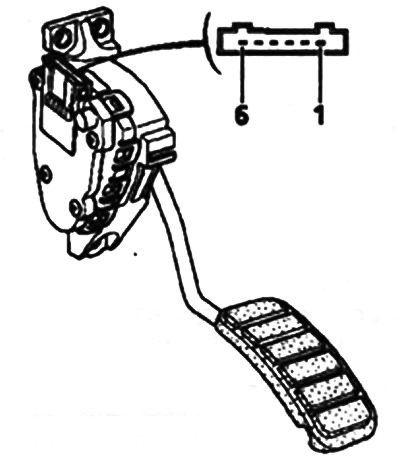

Назначение контактов
1 - «масса» токопроводящей дорожки 2.
2 - «масса» токопроводящей дорожки 1.
3 - сигнал токопроводящей дорожки 1.
4 - питание токопроводящей дорожки 1.
5 - питание токопроводящей дорожки 2.
6 - сигнал токопроводящей дорожки 2.
Примечание. При неисправности датчика положения педали управления подачей топлива холостой ход или изменяется режим работы двигателя.
