Примечание. Для наглядности замена рычага управления коробкой передач показана на снятой кулисе.
Вам потребуются: инструменты, необходимые для снятия системы выпуска отработавших газов, облицовки тоннеля пола, и ключ «на 13».

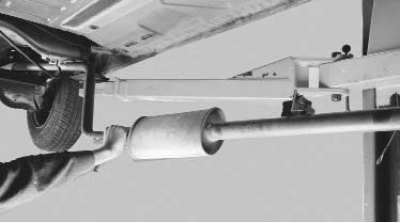

1. Отсоедините крепления (см. «Замена элементов системы выпуска отработавших газов») и отведите в сторону систему выпуска отработавших газов.
Примечание. Завод-изготовитель рекомендует для снятия кулисы рычага управления коробкой передач снимать частично систему выпуска отработавших газов. Однако систему можно не разбирать и не снимать полностью. Достаточно отсоединить приемную трубу от выпускного коллектора, отсоединить подушки подвески системы в районе нейтрализатора отработавших газов и отвести систему в сторону.

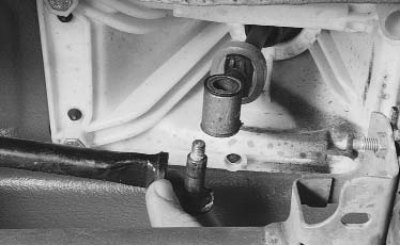

2. Отсоедините от нижнего конца рычага управления коробкой передач тягу привода управления коробкой передач (см. «Замена тяги привода управления коробкой передач») и отведите тягу в сторону.

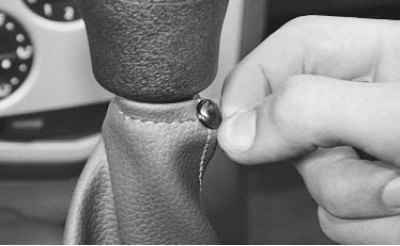

3. В салоне автомобиля расстегните застежку верхнего крепления чехла рычага...

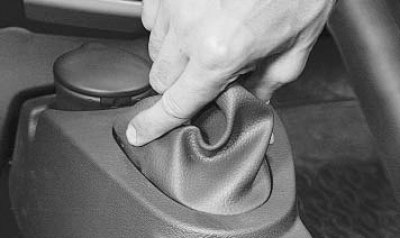

4. ...выньте нижний держатель чехла из отверстия в облицовке тоннеля пола...

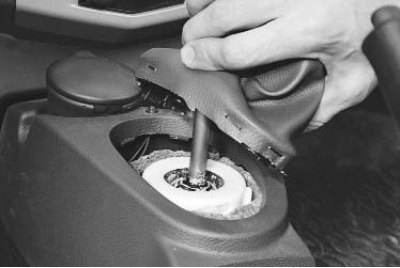

5. ...и снимите чехол, сдвинув его вверх по рычагу.

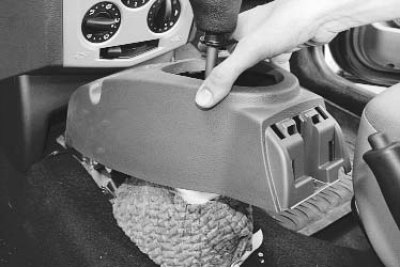

6. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола») и установленный под облицовкой шумоизоляционный чехол.

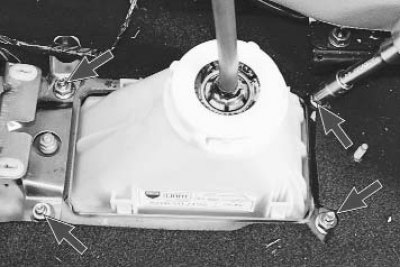

7. Отверните четыре гайки крепления кулисы к основанию кузова...

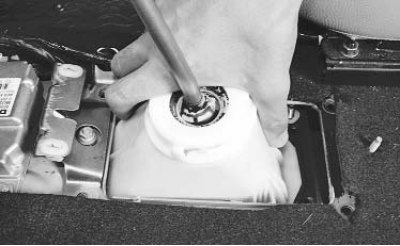

8. ...и, опустив вниз кулису через проем в основании кузова, снимите ее с автомобиля.

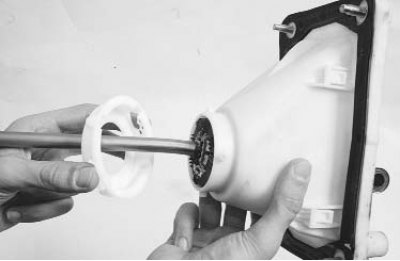

9. Для замены рычага управления коробкой передач снимите крышку кулисы, повернув ее против часовой стрелки настолько, чтобы штифты горловины кулисы вышли из пазов крышки...

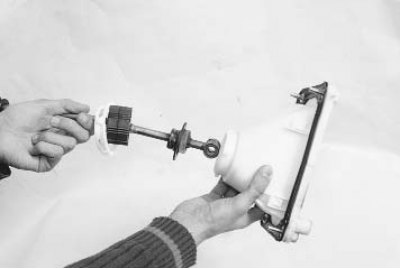

10. ...и снимите рычаг вместе с опорой.
11. Устанавливайте рычаг в кулису и кулису на автомобиль, а также все снятые детали в порядке, обратном снятию.
