Данная система предназначена для подогрева охлаждающей жидкости.

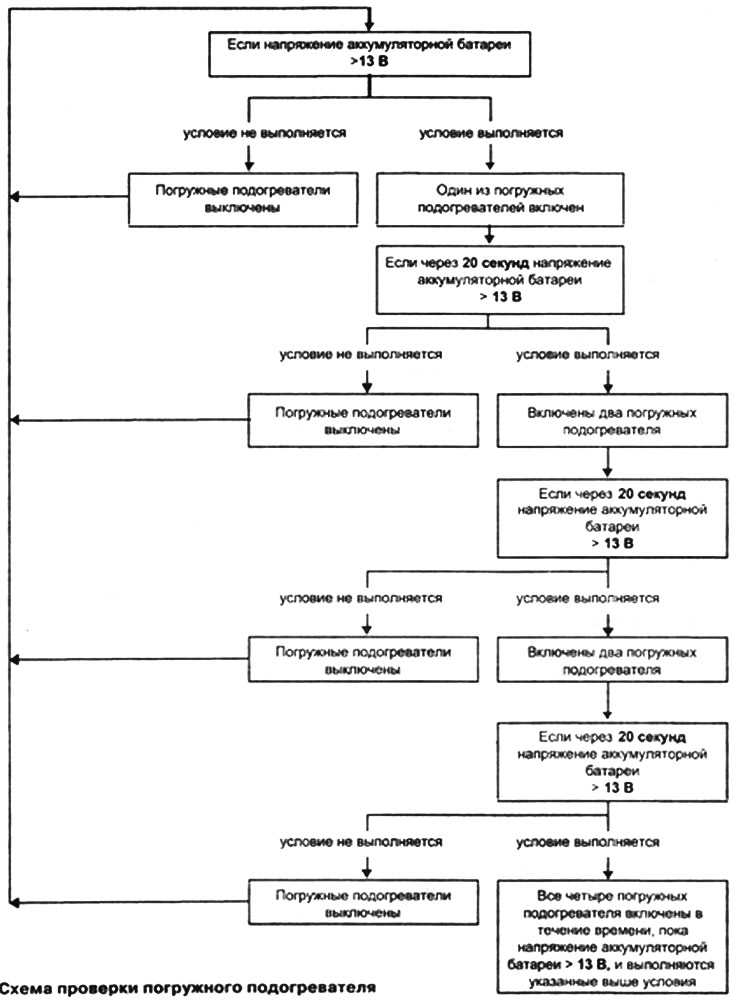

На погружные подогреватели подается напряжение 12 В через три реле. Одно реле осуществляет управление двумя погружными подогревателями. каждое из остальных двух реле управляет работой одного погружного подогревателя. Это позволяет управлять на выбор одним, двумя, тремя или всеми четырьмя погружными подогревателями.
Примечание. Сопротивление погружных подогревателей: 0.45±0,05 Ом при 20°C.
Стратегия управления
При работе погружных подогревателей режим холостого хода увеличивается до 935 мин⁻¹.
Погружные подогреватели выключены:
- при предварительном подогреве;
- при последующем подогреве;
- при включении обогрева ветрового стекла;
- при оборотах двигателя ниже 600 мин⁻¹.

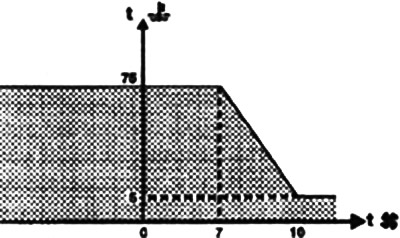

При наличии указанных выше условий погружные подогреватели управляются в зависимости от температуры воздуха и охлаждающей жидкости.
Незаштрихованная зона: погружной подогреватель выключен.
[Оригинал найдёте по этой ссылке www.RenaultBook.ru]
Заштрихованная зона: погружной подогреватель включен.
