Снятие
- Снимите узел ступица - тормозной барабан.
- Отсоедините трубопровод от рабочего тормозного цилиндра.
- Отверните гайку крепления установочной шпильки опорного щита тормозных колодок, отметив ее, чтобы установить в прежнее положение.
- Выверните шесть болтов крепления опорного щита тормозных колодок и цапфы ступицы. Подвесьте опорный щит к балке задней подвески.
- Выверните болт крепления датчика ABS.
Установка
- Установка проводится в последовательности, обратной снятию.
- Если болты крепления цапфы используются повторно, на них следует нанести состав Loctite FRENBLOC.
- Затяните болты крепления цапфы в последовательности 1-2-3-4-5-6 моментом 30 Н·м (рис. 11.5).
- Затяните гайку ступицы моментом 170 Н·м.
- Удалите воздух из тормозной системы

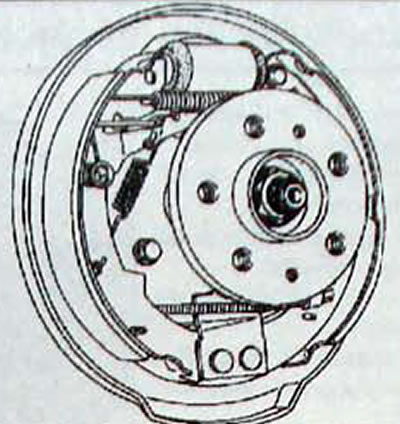

Рис. 11.4. Расположение гайки крепления ступицы заднего колеса

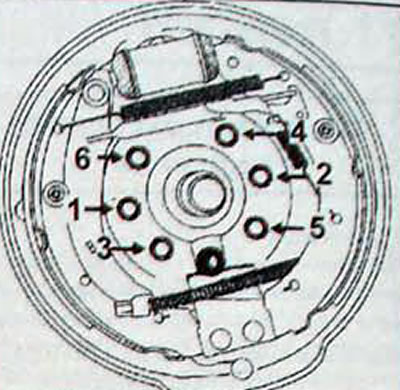

Рис. 11.5. Последовательность затягивания болтов крепления цапфы и опорного щита тормозных колодок
