Гальмівні колодки

Необхідний спеціальний інструмент

• Fre. 823 Пристрій для повернення поршня гальмівного циліндра.

Моменти затяжки, Нм

• Болти кріплення коліс 90
• Болт кріплення напрямного пальця плаваючої скоби гальма 40.

Зняття

1. Від'єднайте провід сигнальної лампи зносу гальмівних колодок (за наявності).

2. Проштовхніть поршень усередину, рухаючи руками скобу, що плаває назовні.

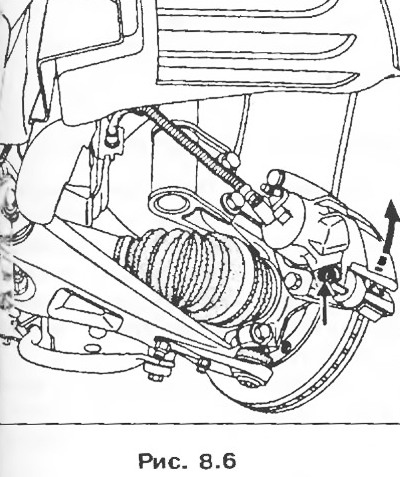

3. Відкрутіть нижній болт направляючого пальця скоби.



4. Поверніть плаваючу скобу навколо верхнього болта пальця.

5. Зніміть гальмівні колодки.

6. Перевірте стан та кріплення пилозахисного кільця поршня.

7. Перевірте стан захисного чохла пальця.

Встановлення

1. Проштовхніть поршень всередину за допомогою пристосування Fre. 823.

2. Встановіть нові колодки.

3. Гальмівна колодка з проводом (сигнальної лампи зношування колодок за наявності), встановлюється з внутрішньої сторони.

4. Встановіть плаваючу скобу на місце і встановіть нижній болт пальця, що вправляє.

5. Затягніть нижній болт із рекомендованим моментом затягування 40 Нм.

6. Підключіть провід сигнальної лампи зносу колодок (за наявності).

7. Натисніть кілька разів на педаль гальма, щоб привести поршень у контакт з колодками.
