Премахване
Поставете колата върху двустлебен асансьор.
Изключете батерията.
Премахване:
- горен капак на двигателя,
- вход за въздух,
- предна броня
Модели с нагревател
Прекъсване на връзката:
- маркучи за сервоуправление на електрически вентилатор,
- резервоар на помпата на сервоусилвателя на волана (1) от скобата в (2).
Завържете резервоара на помпата на сервоусилвателя към двигателя.
Свалете скобата на резервоара на помпата на сервоусилвателя.
Разкачете тръбата на въздушния охладител в (3).

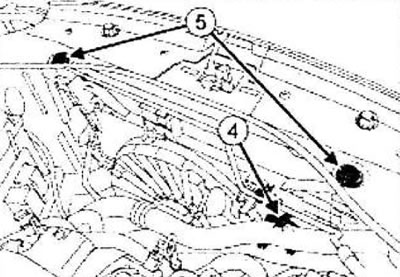

Изключете от закопчаването (4):
- прикрепете тръбата на въздушния охладител към вентилатора за охлаждане на двигателя
- маркуч за охлаждане на двигателя

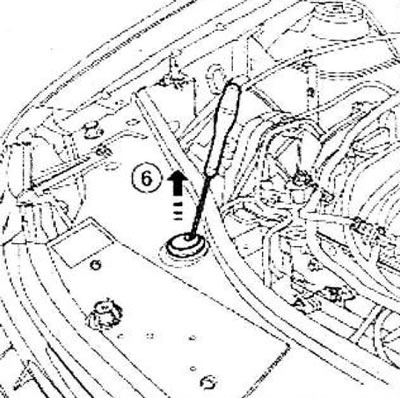

Натиснете с отвертка заключващите щифтове (5) на електрическия вентилатор на охладителната система на двигателя и ги плъзнете по посока на стрелката (6).
Модели с нагревател
Изключете конектора на вентилатора за охлаждане на двигателя (7).
Изключете кабелния сноп на електрическия вентилатор от охладителната система на двигателя.
Отстранете от електрическия вентилатор на охладителната система на двигателя следните елементи.
Разхлабете монтажните болтове на радиатора за охлаждане на двигателя (8).
Модели с климатик
Прекъсване на връзката:
- съединител на вентилатора за охлаждане на двигателя (9),
- Конектор за резистор на вентилатора за охлаждане на двигателя (10).
Изключете кабелния сноп на електрическия вентилатор от охладителната система на двигателя.
Отстранете от електрическия вентилатор на охладителната система на двигателя следните елементи.
Разхлабете монтажните болтове на радиатора за охлаждане на двигателя (8).
Разкачете крепежните елементи на свързващия тръбопровод между кондензатора и редуктора в точка (11).
Внимание! За да избегнете изтичане на хладилен агент, не повреждайте (деформирайте, огъвайте и т.н.) тръбите.
Издърпайте електрическия вентилатор по посока на стрелката (12), като го прекарате под свързващата тръба между кондензатора и скоростната кутия.
Всички модели
Забележка: Не повреждайте охладителните ребра (радиатор, кондензатор и др.), когато извършвате тази операция.
Свалете вентилатора за охлаждане на двигателя от горната част на автомобила.
В случай на подмяна
Извадете от електрическия вентилатор на охладителната система на двигателя:
- държачи за маркучи на сервоусилвателя на волана
- жилен клипс,
- Скоба на въздушния охладител и монтаж на маркуча за охлаждане на електрически вентилатор
Инсталиране
В случай на смяна монтирайте на електрическия вентилатор на охладителната система на двигателя:
- държачи за маркучи на сервоусилвателя на волана
- жилен клипс,
- Скоба на въздушния охладител и монтаж на маркуча за охлаждане на електрически вентилатор
Монтажът се извършва по ред, връщане към премахване.
Свържете батерията.
Проверка на работата на електрическия вентилатор на охладителната система на двигателя
Стартирайте двигателя.
Изключете кабелния сноп от сензора за температура на охлаждащата течност.
Проверете работата на вентилатора за охлаждане на двигателя.
Свържете конектора на сензора за температура на охлаждащата течност.
Спрете двигателя.
