Зняття
Встановіть автомобіль на двостійковий підйомник.
Від'єднайте акумулятор.
Зніміть захист піддону картера двигуна.
Злийте олію з двигуна.
Зніміть:
- верхні кришки двигуна;
- масловимірювальний щуп;
- передні колеса;
- підкрилки.

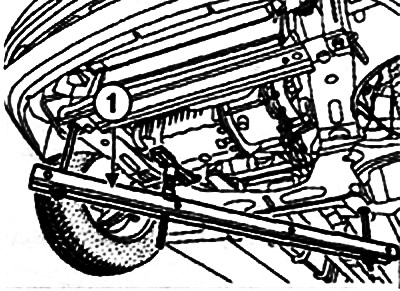

Закріпіть радіатор системи охолодження двигуна за допомогою ременя безпеки страхування на верхній поперечці.
Примітка. Під час встановлення слідкуйте за тим. щоб страхувальний ремонт безпеки не перетиснув шланги системи охолодження.
Відкрутіть гайки та болти кріплення підрамника.
Зніміть підрамник.
Відкрутіть болти кріплення фланця валу приводу колеса до проміжної опори.
Відкрутіть болти кріплення проміжної опори до піддону картера двигуна.
Відкрутіть болт кріплення піддону картера двигуна до багатофункціонального кронштейна.
Відкрутіть болти кріплення піддону картера двигуна.
Зніміть піддон картера двигуна.
Встановлення
Очистіть привалені площини засобом DECAPJOINT для розчинення залишків прокладки, що прилипли.
Нанесіть склад на поверхню, що очищається, зачекайте приблизно десять хвилин, потім зніміть надлишки дерев'яним шпателем.
Увага! Привалювальні площини повинні бути чистими, сухими і замасленими (не залишайте слідів від пальців).
Якщо завдати занадто багато герметика, то при затягуванні болтів кріплення його надлишки будуть видавлені назовні. Попадання герметика в робочі рідини може призвести до пошкодження деяких вузлів та агрегатів (двигуна, радіатора тощо).

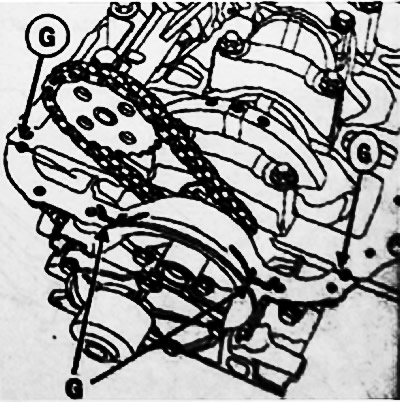

Нанесіть чотири точки силіконового герметика діаметром 5 мм у місцях, вказаних стролками на малюнку.

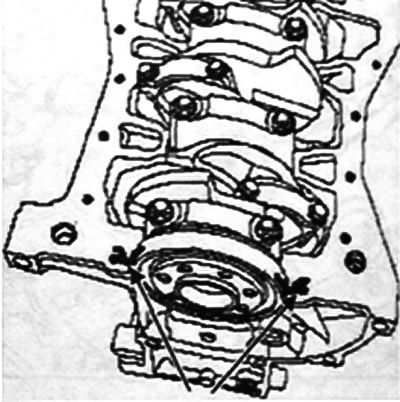

Наносите дві краплі силіконового герметика діаметром 7 мм на пару передньої кришки з блоком, циліндрів.

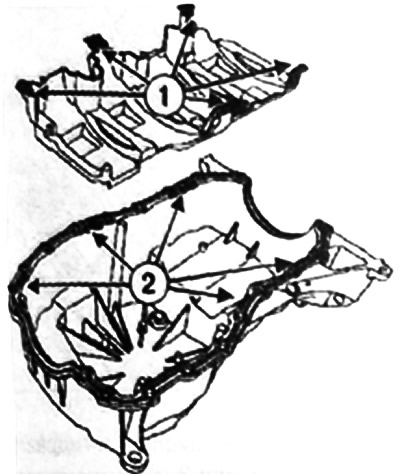

Встановіть маслозаспокійник на блок циліндрів.
Під час встановлення піддону картера двигуна перевірте, щоб язички маслозаспокоювача увійшли в пази піддону.
Площини блоку циліндрів та піддону картера з боку маховика вирівняні, щоб запобігти деформації картера зчеплення.
Встановіть піддон картера двигуна із новою прокладкою.
Встановіть болти покроплення піддону картера двигуна, не затягуючи їх.
Встановіть болти кріплення піддону картера двигуна з коробки, не затягуючи їх.

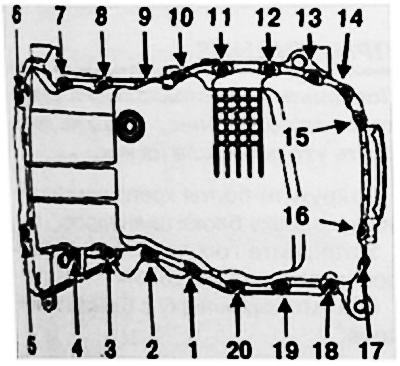

Затягніть болти у вказаному на малюнку порядку потрібним моментом.
