Зміст: Зняття 🠛 Встановлення 🠛
| Моменти затягування | |
| Гайки кріплення вакуумного підсилювача гальм | 21 Нм |
| Штуцери жорстких гальмівних трубопроводів на головному гальмівному циліндрі | 14 Нм |
Зняття
Встановіть автомобіль на двостійковий підйомник.
Зніміть верхню кришку двигуна (якщо вона є).
Вимкніть акумулятор.

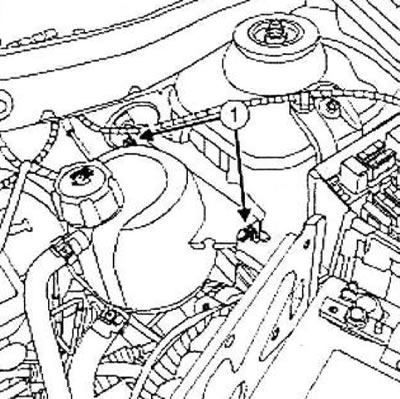

Викрутіть гайки кріплення (1) розширювального бачка.
Відведіть убік розширювальний бачок, не зливаючи з нього рідину.
Моделі без ABS

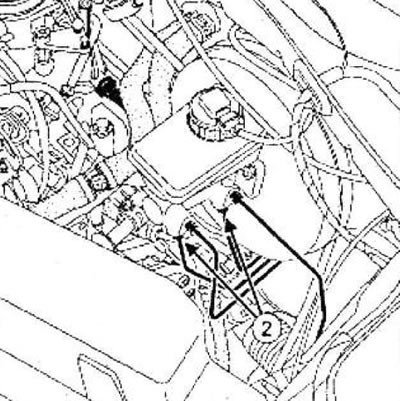

Зніміть штуцери жорстких гальмівних трубопроводів у точці (2) та позначте їх положення.
Усі моделі

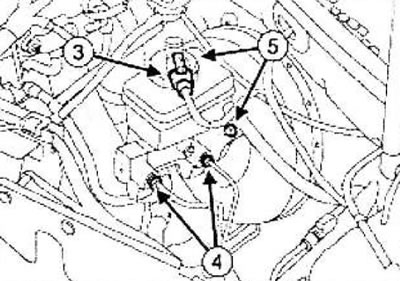

Роз'єднайте роз'єм (3) датчика рівня гальмівної рідини.
Зніміть пробку бачка гідроприводу гальм.
Видаліть гальмівну рідину з бачка шприцом.
Для збирання гальмівної рідини встановіть ємність під головний гальмівний циліндр.
Від'єднайте підвідний трубопровід головного циліндра приводу зчеплення.
Зніміть:
- бачок гідроприводу гальм,
- штуцери жорсткого гальмівного трубопроводу (4) від головного циліндра та позначте їх положення,
- гайки кріплення головного гальмівного циліндра до вакуумного підсилювача гальм (5),
- головний гальмівний циліндр.
Встановіть заглушки на отвори головного гальмівного циліндра та на гальмівні трубопроводи.
Встановлення

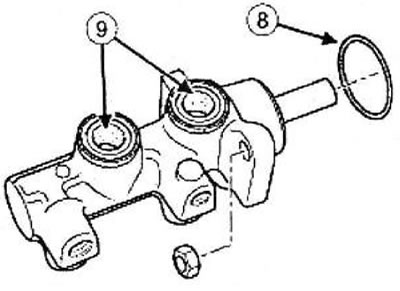

Деталі, що підлягають обов'язковій заміні:
- Прокладка головного гальмівного циліндра з боку бачка гідроприводу гальм (9),
- Прокладає головний гальмівний циліндр з боку вакуумного підсилювача гальм (8).
Примітка:
- У разі витоку робочої рідини з головного гальмівного циліндра всередину вакуумного підсилювача гальм обов'язково замініть вузол головного гальмівного циліндра вакуумний підсилювач гальм.
- Вакуумний підсилювач гальм з гумовою діафрагмою, на яку потрапила гальмівна рідина, стає непридатним для подальшого використання.
Видаліть заглушки.

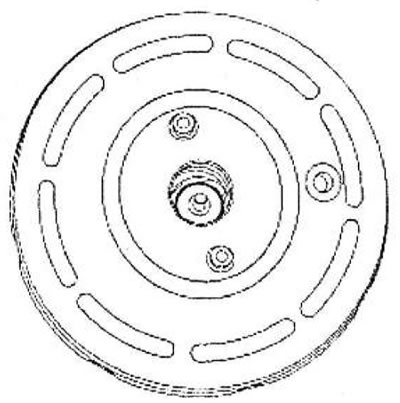

Вирівняйте головний гальмівний циліндр щодо вакуумного підсилювача гальм так, щоб штовхач підсилювача увійшов у гніздо у корпусі головного циліндра.
Затягніть потрібний момент гайки кріплення вакуумного підсилювача гальм (21 Нм).
Поверніть штуцери жорстких гальмівних трубопроводів.
Затягніть штуцери жорстких гальмівних трубопроводів на головному гальмівному циліндрі (14 Нм).
Правильно закріпіть бачок гідроприводу гальм на головному циліндрі гальма в точці (9).
З'єднайте роз'єм датчика рівня гальмівної рідини.
Встановіть розширювальний бачок.
Підключіть акумулятор.
Встановіть верхню кришку двигуна (якщо вона є).
[Оригінальна публікація на сайті www.RENAULTBOOK.ru]
Виконайте:
- заправку бачка гальмівної рідини,
- видалення повітря з гідроприводу гальм,
- видалення повітря із гідроприводу зчеплення.
