Моменти затягування: Болти кріплення вакуумного насоса – 21 Нм.
Зняття
Зніміть:
- верхню кришку двигуна,
- трубопровід забору повітря.
Злегка відхиліть повітряний фільтр, щоб отримати доступ до вакуумного насоса.
Моделі із двигуном К9К версії 796

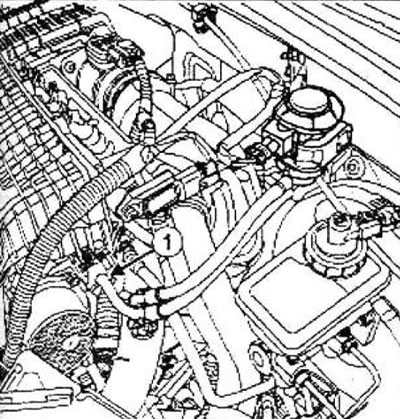

Від'єднайте шланг (1) електромагнітного клапана для обмеження тиску наддуву від вакуумного насоса.
Усі моделі

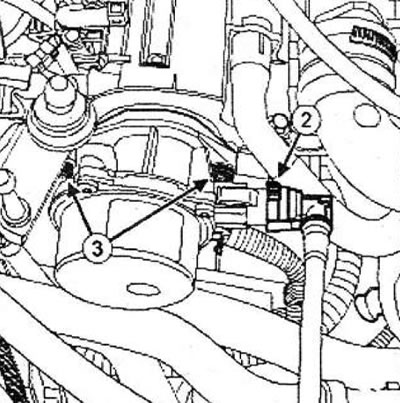

Від'єднайте зворотній клапан (2) від вакуумного насоса.
Зніміть:
- болти (3) кріплення вакуумного насоса на головці блоку циліндрів,
- вакуумний насос.
Встановлення
Очистіть поверхню вакуумного насоса на головці блоку циліндрів.
Ця нотатка скопійована з ресурсу: RENAULTBOOK
Деталі, що підлягають обов'язковій заміні: прокладання вакуумного насоса вакуумного підсилювача гальм.
Встановіть:
- вакуумний насос з новою прокладкою,
- болти кріплення вакуумного насоса.
Затягніть болти кріплення вакуумного насоса (21 Нм) на головці блоку циліндрів.
Приєднайте зворотний клапан до вакуумного насоса.
Моделі із двигуном К9К версії 796
Приєднайте шланг електромагнітного клапана для обмеження тиску наддуву до вакуумного насоса.
Усі моделі
Встановіть:
- корпус повітряного фільтра,
- впускний повітропровід,
- верхню кришку двигуна.
