Зміст: Зняття 🠛 Встановлення 🠛
Моменти затягування: Гайки кріплення вилки педального вузла – 21 Нм.
Зняття
Зніміть перемикач стоп-сигналу.

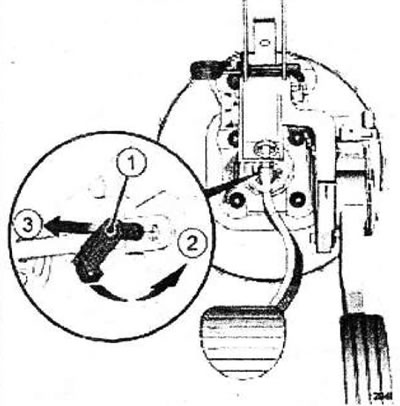

Зніміть сполучну вісь (1) між педаллю гальма та штоком вакуумного підсилювача гальм:
- розблокуйте вісь відповідно до (2),
- витягніть вісь відповідно до (3).

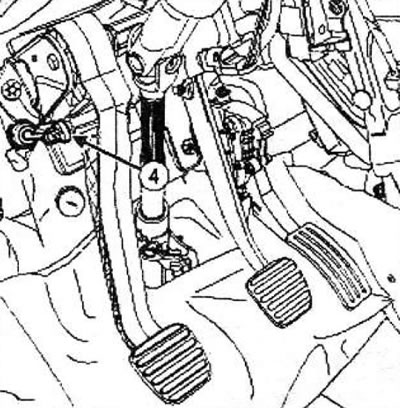

Від'єднайте кульову головку (4) головного циліндра від педалі зчеплення.
Посилання на джерело знаходиться на www.renaultbook.ru
Встановіть два утримувачі шумоізоляційного матеріалу педального вузла.
Зніміть шумоізоляцію педального вузла (якщо є).
Злегка відігніть шумоізоляційний матеріал.
Від'єднайте рульову колонку та кермовий механізм.

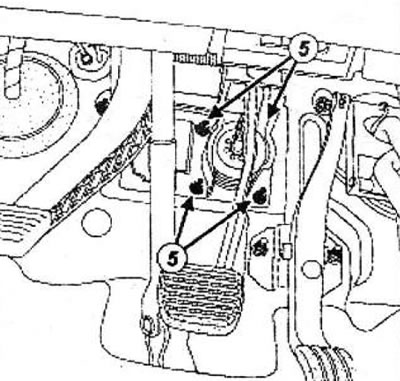

Зніміть гайки кріплення вилки педального вузла (5).
Розріжте шумоізоляційний матеріал, щоб при необхідності зняти вилку педального вузла.
Зніміть вилку педального вузла.
У разі заміни зніміть педаль гальма.
Встановлення
Обов'язкову заміну підлягає деталі, що підлягають обов'язковій заміні: Сполучна вісь між педаллю гальма та штоком вакуумного підсилювача гальм.
Змастіть вісь мастилом MOLYCOTE 33M.
У разі заміни встановіть педаль гальма.
Встановіть вилку педального вузла.
Затягніть потрібний момент гайки кріплення вилки педального вузла (21 Нм).
Приєднайте рульову колонку та кермовий механізм.
Встановіть нову сполучну вісь між педаллю гальма і штоком вакуумного підсилювача гальм (попередньо змащені):

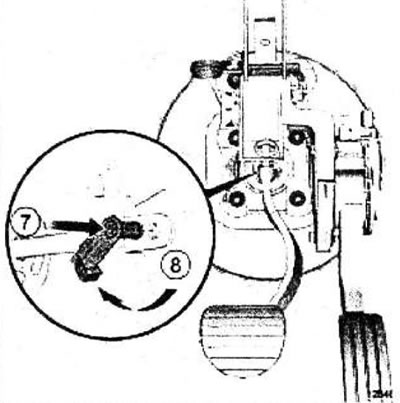

- вставте вісь відповідно до (7),
- заблокуйте вісь відповідно до (8).
Встановіть:
- шумоізоляцію педального вузла (якщо є),
- вимикач стоп-сигналу.
Перевірте працездатність зчеплення.
