Зміст: Зняття 🠛 Встановлення 🠛
| Моменти затягування | |
| Болти кріплення гідроблоку ABS на кронштейні | 8 Нм |
| Штуцери жорсткого трубопроводу на гідроблоці | 13 Нм |
| Гайка кріплення дроту "маси" гідроблоку | 8 Нм |
Зняття
Вимкніть акумулятор.
Встановіть пристрій для утримання педалі в натиснутому стані на педаль гальма, щоб зменшити кількість гальмівної рідини, що витікає.
Зніміть тримачі шумоізоляції щитка передка.
Відведіть шумоізоляцію убік від щитка передка для отримання доступу до гідроблоку.

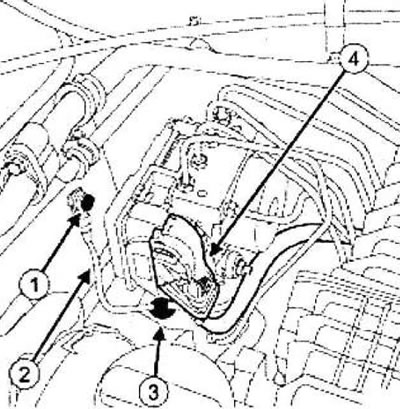

Зніміть:
- гайку кріплення "масового" дроту гідроблоку гальмівної системи (1),
- "масовий" провід гідроблоку гальмівної системи (2).
Від'єднайте масовий дріт від гідроблоку в точці (3).
Від'єднайте роз'єм дротів (4) від гідроблоку ABS.

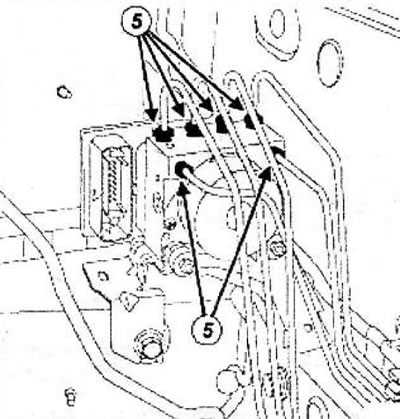

Від'єднайте штуцер жорсткого трубопроводу (5) від гідроблоку.
Встановіть заглушки на отвори гідроблоку та гальмівних трубопроводів.

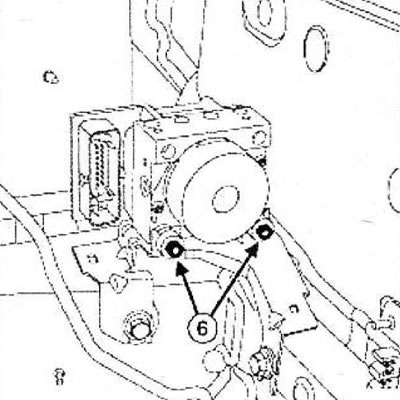

Зніміть:
- болти гідроблоку (6) від кронштейна,
- гідроблок ABS.
Встановлення
Установка проводиться у порядку, зворотному зняттю.
Затягніть необхідним моментом:
- болти кріплення гідроблоку ABS на кронштейні (8 Нм),
- штуцери жорсткого трубопроводу на гідроблоці (13 Нм),
- гайку кріплення "масового" дроту гідроблоку (8 Нм).
Видаліть повітря з гальмівної системи.
