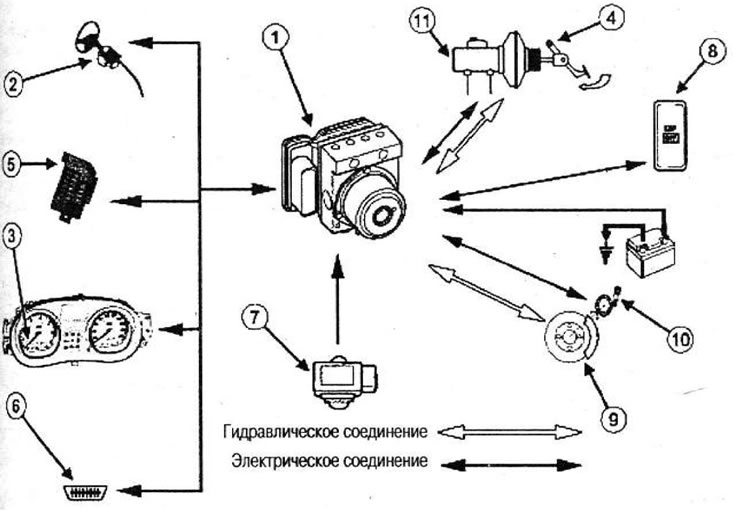

Перелік та розташування елементів ABS (Renault Duster 1)

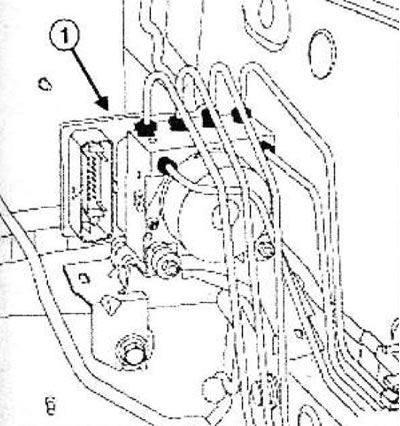

1 - Гідроблок

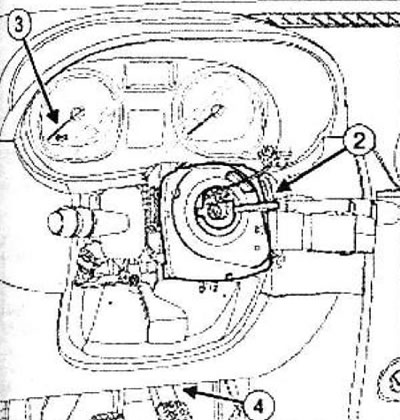

2 - Датчик кута повороту кермового колеса
3 - Сигнальна лампа ABS на щитку приладів
4 - Вимикач стоп-сигналу

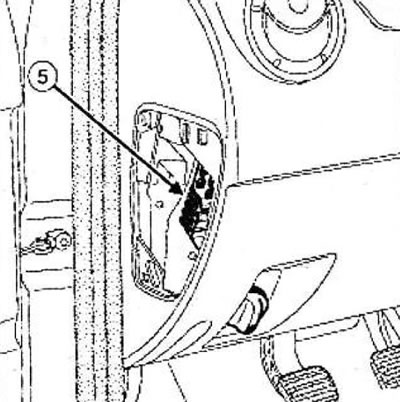

5 - Блок запобіжників

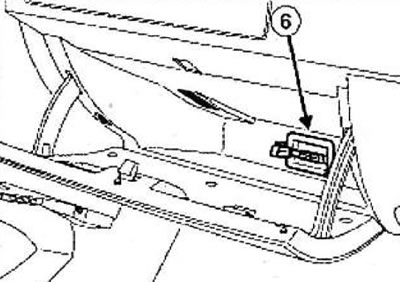

6 - Діагностичний роз'єм

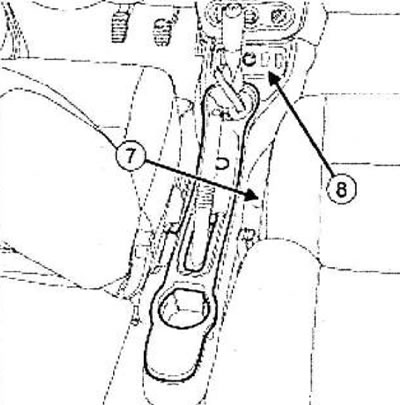

7 - Датчик кутового та поперечного прискорення
8 - Вимикач ESP

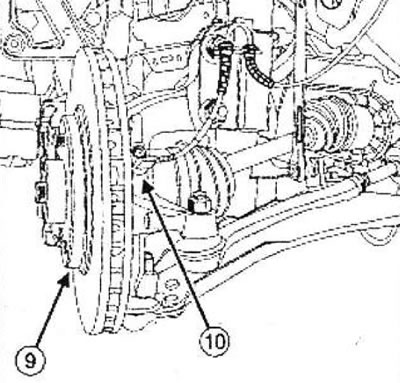

9 - Гальмівний диск, виконаний разом з маточиною колеса і сигнальним диском датчика швидкості обертання колеса
10 - Датчик швидкості обертання колеса
