Symbol 1 (1999-2008, benzín) Symbol 2 (2008-2013, benzín)

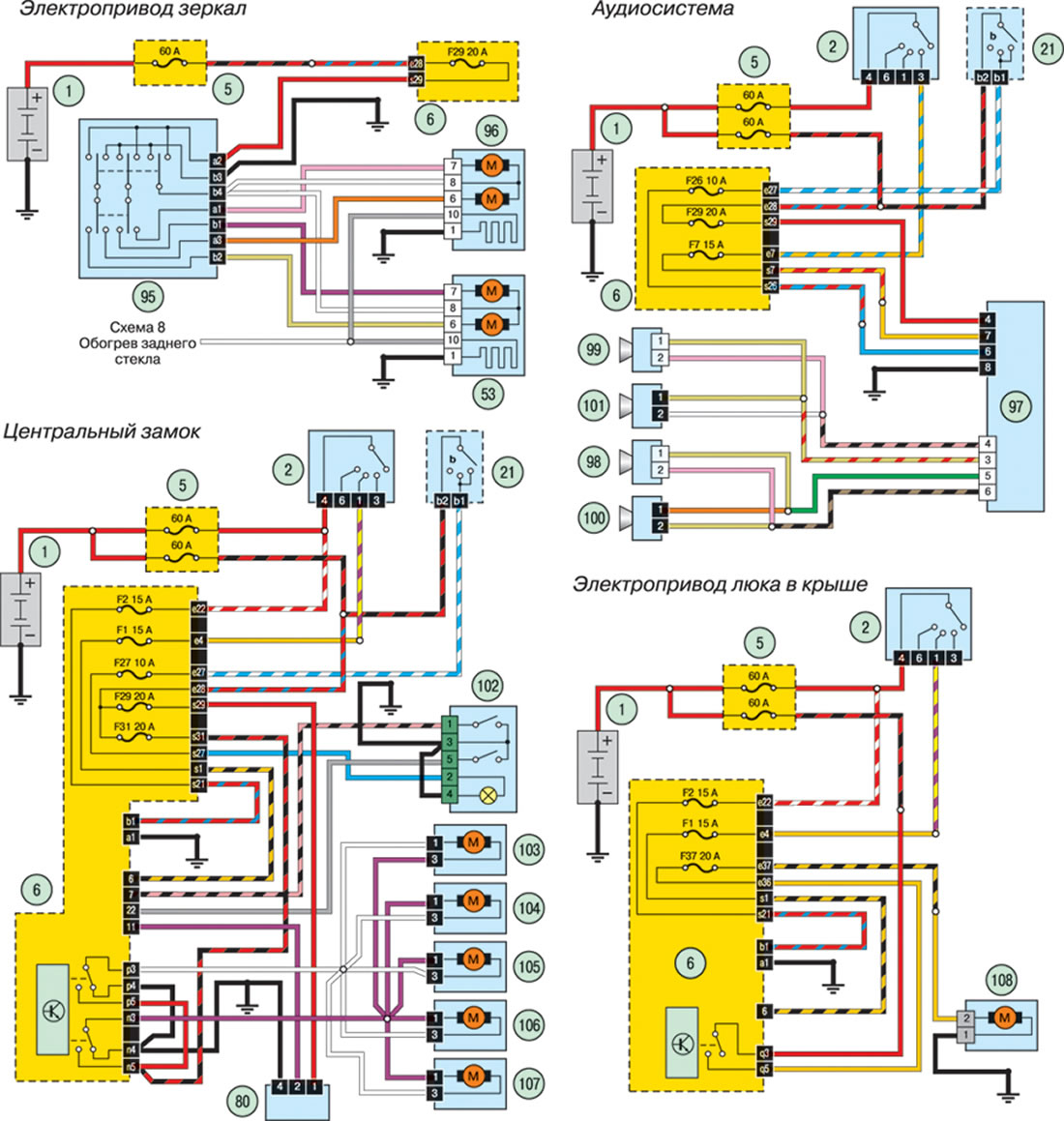

Schéma 8. Elektrické zrkadlá, audio systém, centrálne zamykanie, strešné okno (Renault Symbol 1)

0

Elektrické zrkadlá, audio systém, centrálne zamykanie, strešné okno

Otvoriť väčší obrázok na novej karte »

Otvoriť väčší obrázok na novej karte »

Pozrite si symboly na elektrických schémach tu →
