Încălzitor — demontare și instalare (Renault Symbol 2)

Demontarea

1. Deconectați bateria.

2. Scoateți volanul, vezi secțiunea "Director".

Atenţie! La modelele cu airbag-uri, consultați instrucțiunile de manipulare a unității airbag.

3. Eliminați:

• Capace coloană de direcție;
• Garnitură de contravântuire "Și";

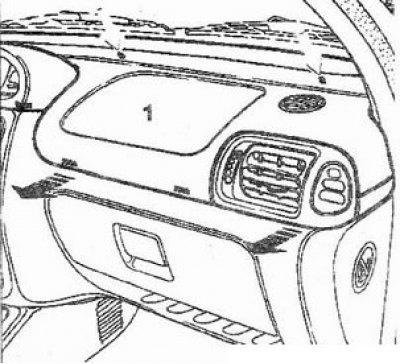

• Garnitura superioară (1) a panoului frontal;

• Grupul de instrumente;
• Comutator combinat pe coloana de direcție;
• Consola centrala;
• Panou de control al încălzirii (3);
• Radio;
• Unitate airbag pasager (dacă este instalat);
• Coloana de directie.

4. Scoateți cele șapte șuruburi care fixează panoul ornamental principal de panoul frontal.

5. Slăbiți șurubul încălzitorului (A).



6. Scoateți ornamentul panoului frontal.

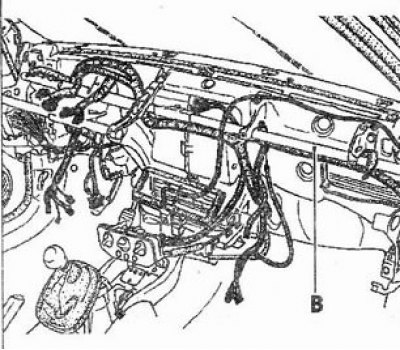

7. Deșurubați șurubul încălzitorului (B) și trageți încălzitorul din cadru.

În compartimentul motor:

8. Prindeți furtunurile încălzitorului și deconectați-le de la încălzitor.





9. Folosind aer comprimat, eliminați lichidul de răcire rămas din radiatorul încălzitorului.



10. Folosind extractorul Ele. 1294-01 Scoateți brațele ștergătoarelor.

11. Scoateți etanșarea conductei de aer a sistemului de ventilație și grila de admisie a aerului.

12. Scoateți ventilatorul încălzitorului.

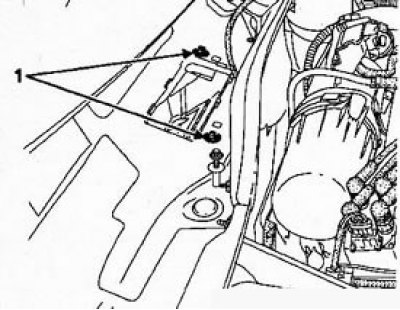

13. Deșurubați șuruburile de fixare a încălzitorului (1).

In salon:

14. Scoateți încălzitorul.



15. Pentru a înlocui radiatorul încălzitorului, desfaceți cele patru cleme (E) și scoateți radiatorul.

Instalare

Instalarea se face în ordine inversă.

Verificați dispunerea corectă a cablurilor și fixarea conductelor de aer (prevenirea apariției zgomotelor străine).

Atenţie! Înainte de a conecta modulul airbag, efectuați o verificare a sistemului pasiv de reținere:

• Porniți contactul și asigurați-vă că indicatorul sistemului de reținere pasiv este aprins.
• Conectați conectorul airbagului: indicatorul ar trebui să se stingă.
• Opriți contactul, instalați modulul airbag pe loc. Strângeți șuruburile de fixare la 5 Nm.
• Porniți contactul: indicatorul ar trebui să se aprindă și să se stingă după aproximativ trei secunde.
• Dacă există abateri de la descrierea de funcționare a indicatorului, depanați sistemul de siguranță pasivă. Neverificarea sistemului poate duce la un accident.
