Схема ABS, часы, фары, габариты и притивотуманные фары (Renault Symbol 2)

  • Главная
  • Symbol
  • Симбол 2 (2008-2013, бензин)
  • Электрооборудование
  • Электрические схемы
  • Схема ABS, часы, фары, габариты и притивотуманные фары
0

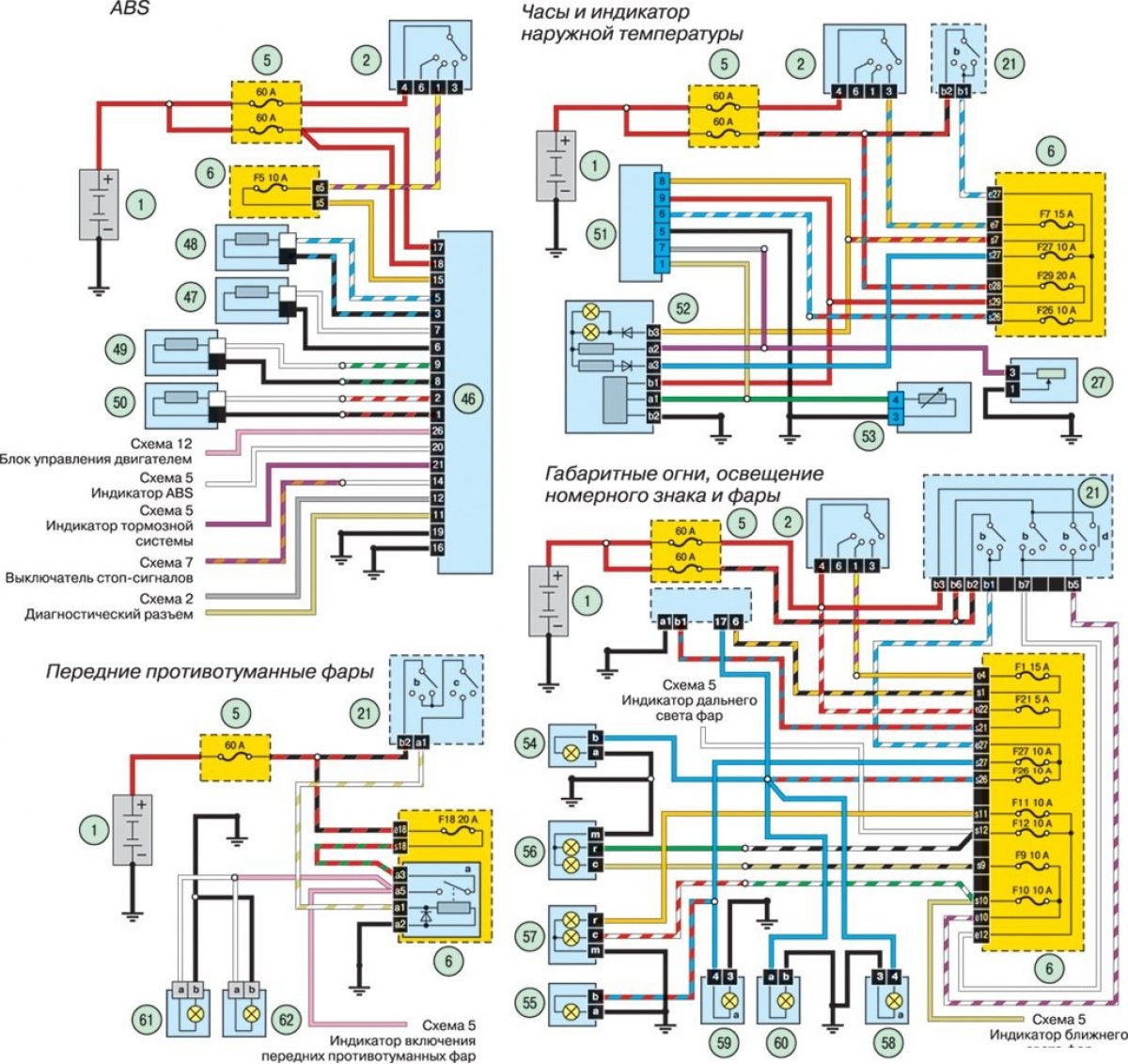

Схема ABS, часы, фары, габариты и притивотуманные фары



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Цвета проводов и условные обозначения на схемах электрооборудования находятся здесь →
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Статья была проверена редактором: Куприянов Сергей
