Схема освещения салона и багажника, стеклоочистителей и стеклоомывателей, обогрев заднего стекла (Renault Symbol 2)

  • Главная
  • Symbol
  • Симбол 2 (2008-2013, бензин)
  • Электрооборудование
  • Электрические схемы
  • Схема освещения салона и багажника, стеклоочистителей и стеклоомывателей, обогрев заднего стекла
0

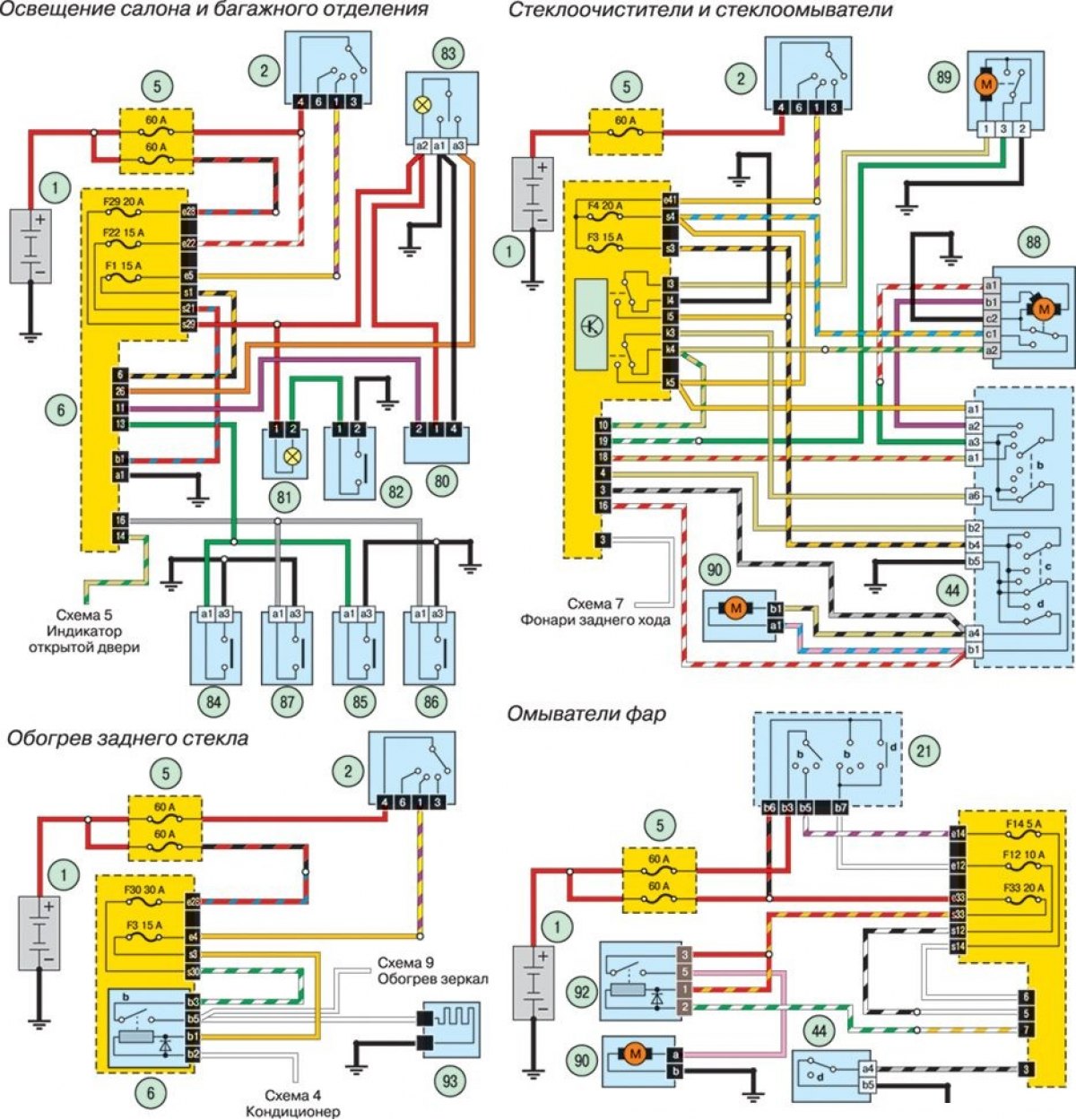

Схема освещения салона и багажника, стеклоочистителей и стеклоомывателей, обогрев заднего стекла



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Цвета проводов и условные обозначения на схемах электрооборудования находятся здесь →

Материал расположен на сайте-источнике RENAULTBOOK
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Статья была проверена редактором: Куприянов Сергей
