Фары, габариты, передние и задние
Открыть большую картинку в новой вкладке »

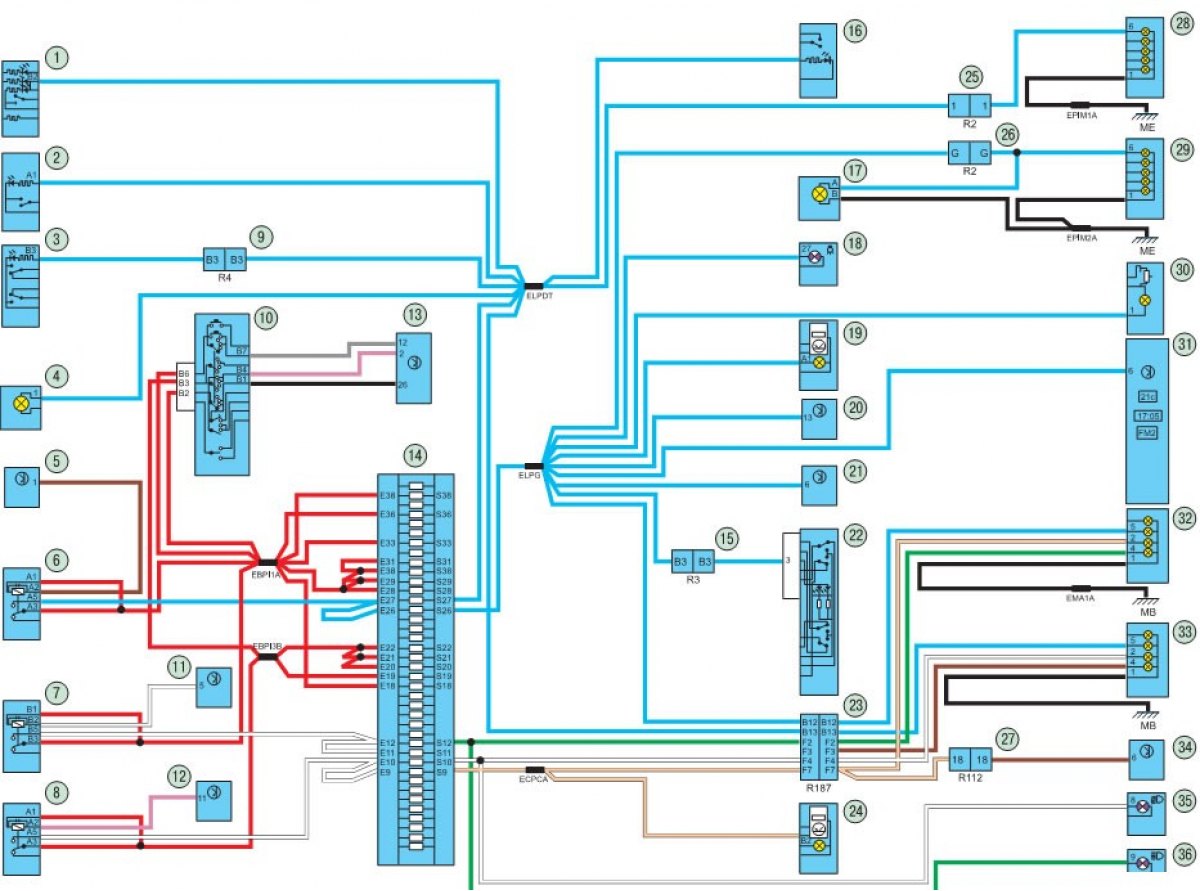

Схема 6. Ближний и дальний свет фар, габаритные огни: 1 - выключатель центрального замка, 2 - выключатель обогрева заднего стекла; 3 - клавиша управления стеклоподъемником пассажирской двери, 4 - плафон подсветки вещевого ящика; 5, И, 12,13 - блок управления электрооборудыванием салона; 6 - реле габаритных огней; 7 - главное реле; 8 - реле ближнего света; 9,15,23,25,26,27 - колодка жгута проводов; 10 - левый подрулевой переключатель; 14 - монтажный блок в салоне; 16 - клавиша управления; 17 - лампа осзещения номерного знака; 18,35,36 - комбинация приборов; 19,24 - переключатель корректора фар; 20 - блок управления системой отопления (кондиционирования) и вентиляции; 21 - аудиосистема; 22 - переключатель стеклоподъемника передней двери; 28 - правый задний фонарь; 29 - левый задний фонарь; 30 - выключатель освещения вещевого ящика; 31 - информационный дисплей; 32 - левая фара; 33 - правая фара; 34 - блок управления ксеноновыми лампами
Схема 7. Противотуманные фары: 1 - монтажный блок в салоне; 2 - управляющее реле; 3 - комбинация приборов; 4, 6 - колодка жгута проводов; 5 - левый подрулевой переключатель; 7 - правая противотуманная фара; 8 - левая противотуманная фара

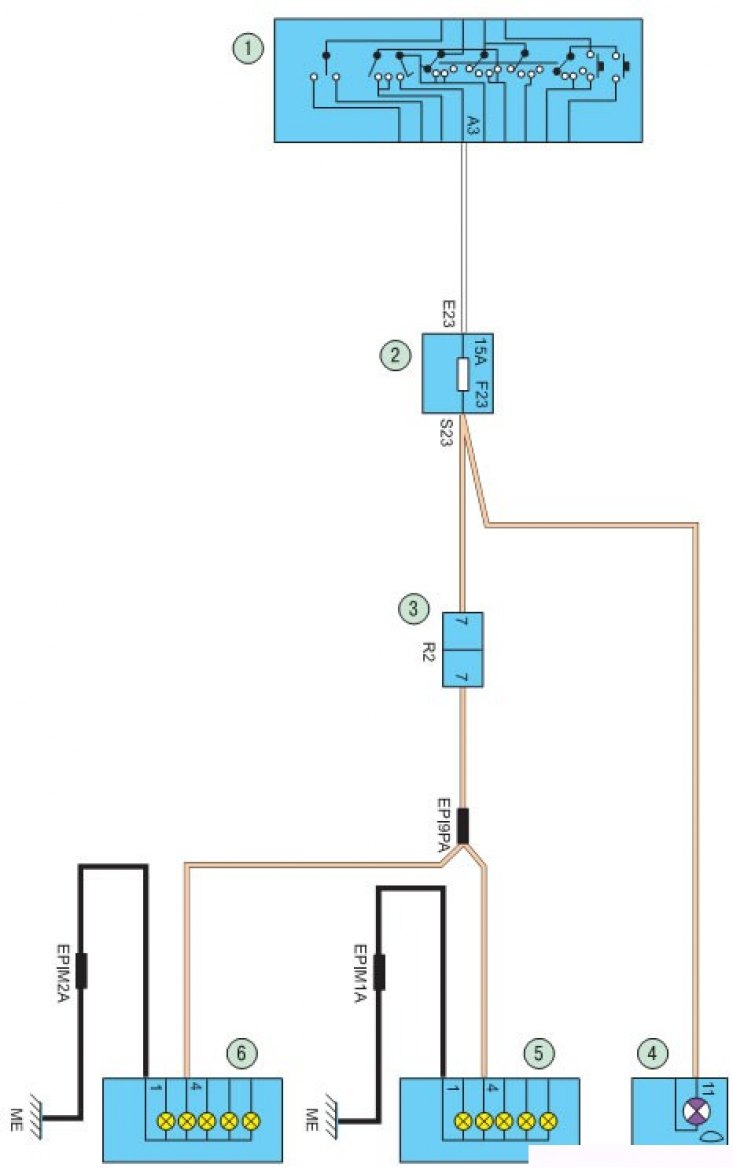

Схема 8. Задние противотуманные фонари: 1 - левый подрулевой переключатель; 2 - монтажный блок в 3 - колодка жгута проводов; 4 - комбинация приборов; 5 - правый задний фонарь; б - левый задний фонарь
