Схема кондиционера воздуха в салоне

0

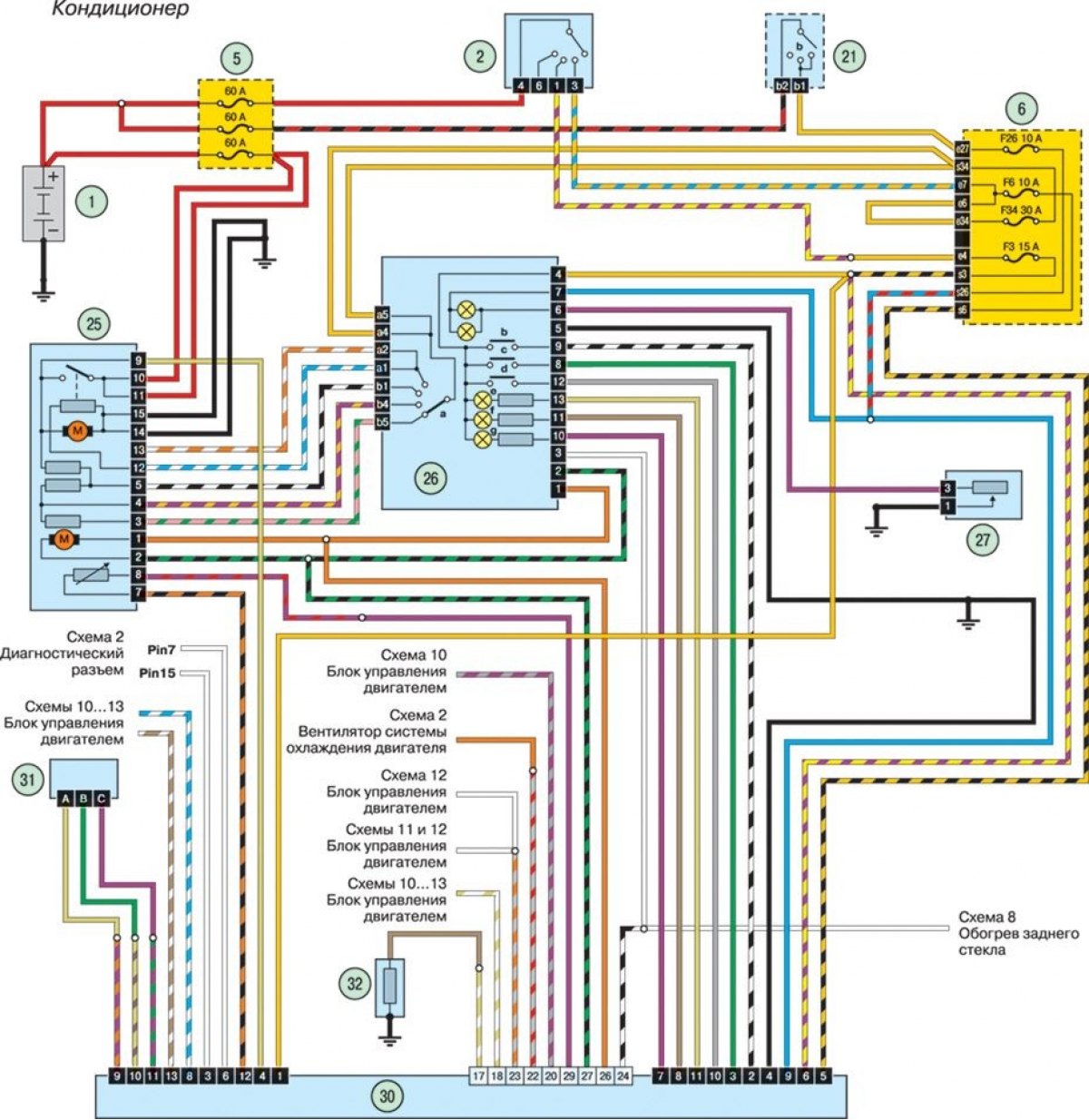

Схема кондиционера воздуха в салоне

Открыть большую картинку в новой вкладке »

Цвета проводов и условные обозначения на схемах электрооборудования находятся здесь →

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
