Схема электрических зеркал, аудиосистемы, центрального замка, люка крыши

0

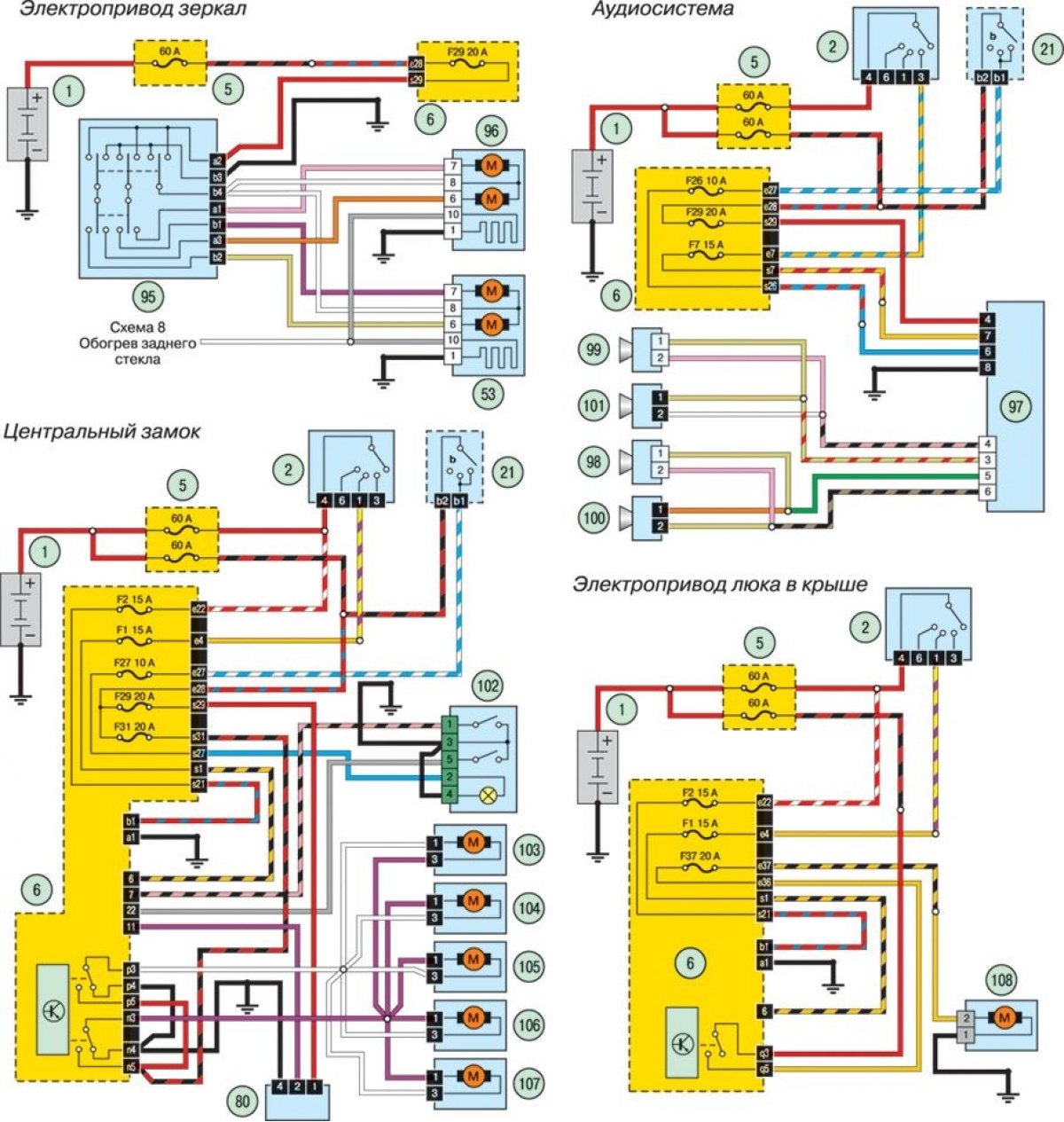

Схема электрических зеркал, аудиосистемы, центрального замка, люка крыши

Открыть большую картинку в новой вкладке »

Цвета проводов и условные обозначения на схемах электрооборудования находятся здесь →

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
