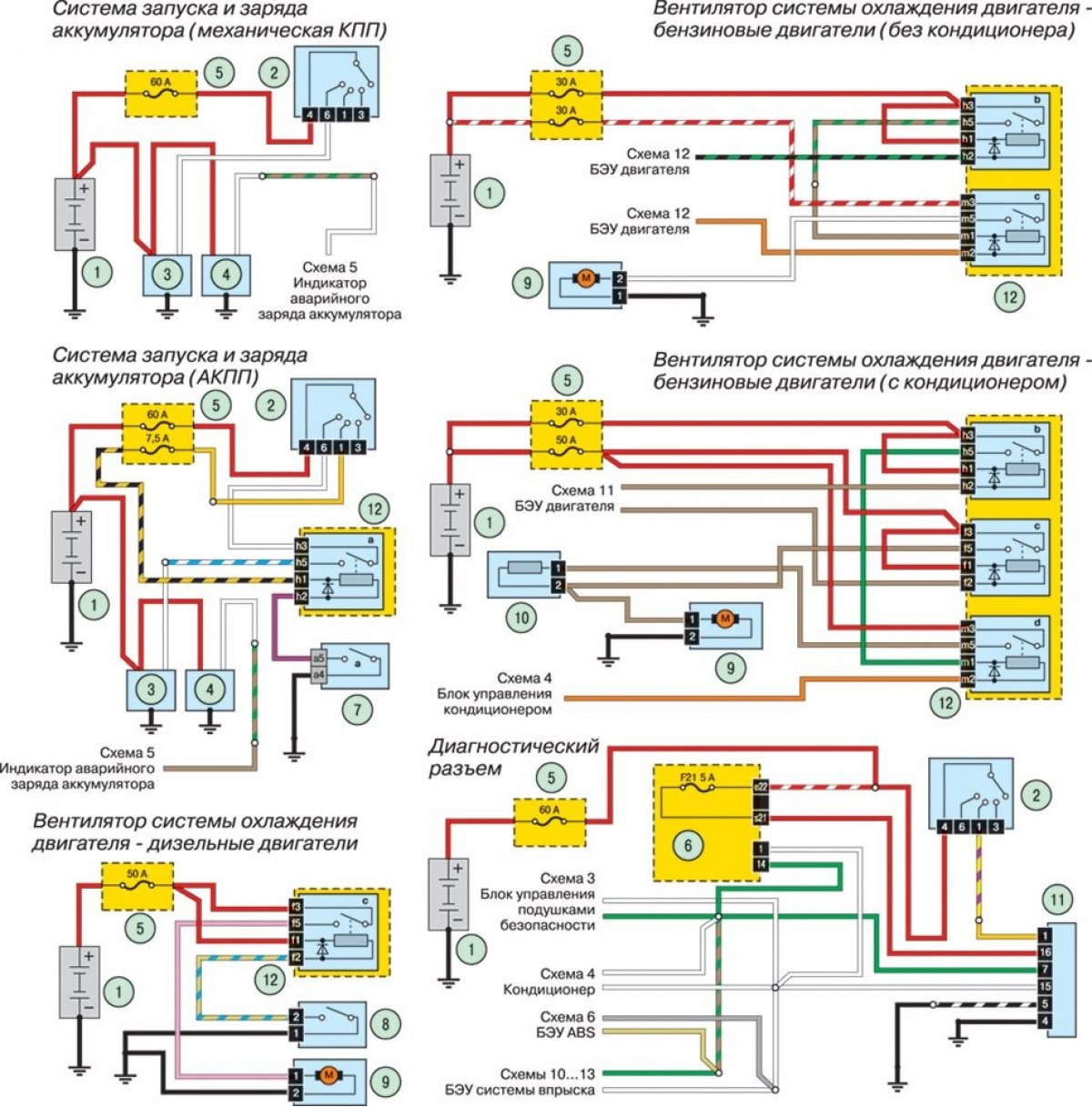

Схема запуска и заряда аккумулятора, вентилятора системы охлаждения, диагностический разъём

Открыть большую картинку в новой вкладке »

Цвета проводов и условные обозначения на схемах электрооборудования находятся здесь →
