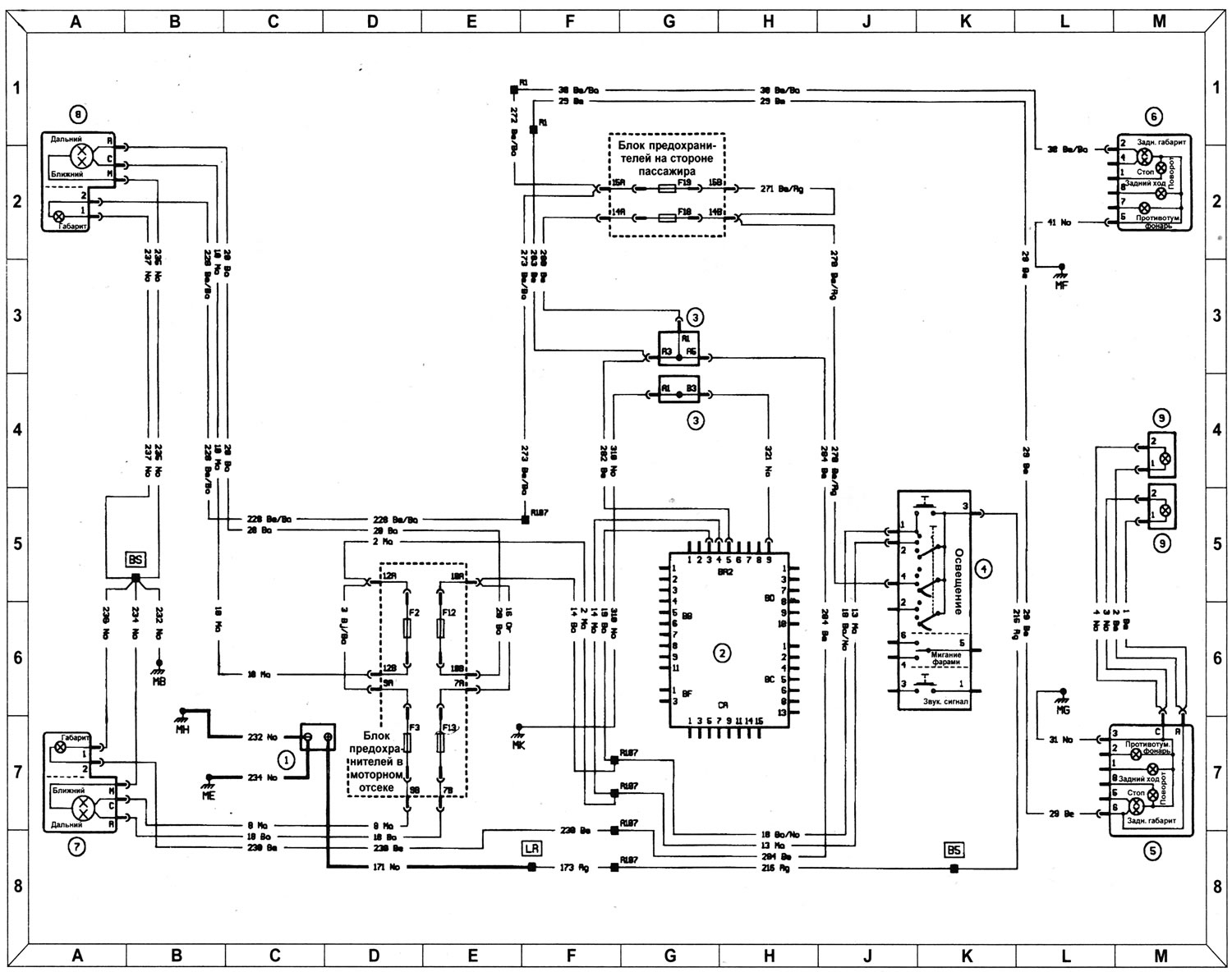

Ключ к схеме
- 1 - Аккумулятор
- 2 - Щиток приборов
- 3 - Шунт
- 4 - Комбинированный переключатель - освещение, указатели поворота и звуковой сигнал
- 5 - Левый блок задних фонарей
- 6 - Правый блок задних фонарей
- 7 - Блок левой фары
- 8 - Блок правой фары
- 9 - Подсветка номерного знака
