Снятие и установка внутреннего шарнира рулевой тяги (Renault Symbol 1)

Внимание! Во избежание повреждения рулевого механизма рекомендуется использовать при работе приспособление для снятия и установки внутреннего шарового шарнира рулевой тяги Dir 1305-01 и Dir 1306.

• поднимите переднюю часть автомобиля и установите под кузов страховочные опоры;
• снимите рулевой наконечник, как описано выше;
• удалите пластмассовый хомут крепления гофрированного чехла рулевой тяги и снимите чехол, который рекомендуется заменить независимо от его состояния;
• поверните колеса так, чтобы зубчатая часть рейки вышла из картера рулевого механизма;

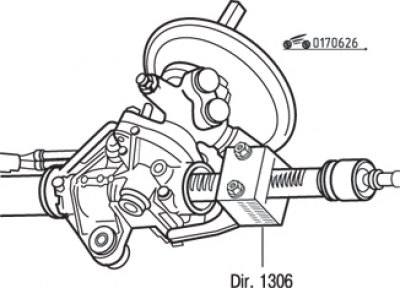

Рис. 6.26. Приспособление Dir 1306, установленное на рулевой рейке

• установите на зубчатую часть рейки приспособление Dir 1306, представляющее собой хомут для фиксации рейки от проворачивания (рис. 6.26);

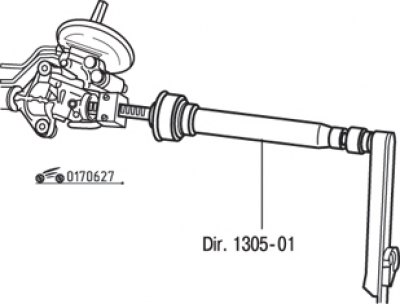

Рис. 6.27. Отворачивание рулевой тяги с помощью приспособления Dir 1305-01

• в этом положении разблокируйте с помощью приспособления Dir 1305-01 внутренний шарнир рулевой тяги (рис. 6.27);

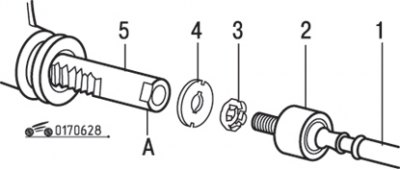

Рис. 6.28. Узел внутреннего шарнира рулевой тяги: 1– рулевая тяга; 2 – шарнир рулевой тяги; 3 – упорная шайба; 4 – стопорная шайба; 5 – зубчатая рейка; А – лыски на зубчатой рейке

• отверните от рулевой тяги внутренний шарнир (рис. 6.28);
• проверьте внутренний шарнир - не допускается тугое проворачивание или излишний люфт шарнира;
• осмотрите зубья рейки, убедитесь в их целости и отсутствии износа;
• рулевая тяга не должна быть изогнута, в противном случае замените тягу.

• перед установкой очистите от герметика резьбовые части деталей;
• установите на зубчатую рейку упорную шайбу в сборе со стопорной шайбой, внутренний шаровой шарнир рулевой тяги, предварительно нанеся на резьбу пальца небольшое количество состава Loctite Frenbloc, следя за тем, чтобы не закупорить отверстие для выпуска воздуха;
• с помощью приспособлений затяните внутренний шаровой шарнир рулевой тяги указанным моментом, снимите приспособления;
• установите рулевое управление в среднее положение, чтобы выравнять количество воздуха в чехлах;
• установите новый гофрированный чехол и зафиксируйте его новым хомутом, предварительно смазав опорную поверхность гофрированного чехла на внутреннем шаровом шарнире рулевой тяги;
• проверьте циркуляцию воздуха в системе, для чего нажмите слегка на один гофрированный чехол и убедитесь в том, что другой чехол при этом надувается.
