Угольные щетки генератора и регулятора напряжения — проверка и замена

Регулятор напряжения установлен в корпусе щеткодержателя генератора. Угольные щетки невозможно менять в отдельности. Угольные щетки генератора изнашиваются достаточно медленно. Их хватает для пробега автомобилем примерно 120 000 км. Рекомендуется менять щетки немного раньше.

Снятие

Снятие щеток можно выполнять, не демонтируя генератор.

1. Отсоедините от аккумулятора клемму провода «массы» (-).

Внимание! При этом из некоторых устройств удаляется записанная информация, а из радиоприемника - защитный код, а также все автоматические настройки на радиостанции. Поэтому перед отсоединением аккумулятора ознакомьтесь с положениями главы «Аккумулятор - снятие и установка».

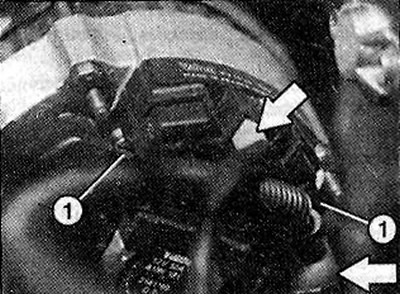

2. Вывинтите два болта 1 крепления генератора и извлеките регулятор напряжения (см. иллюстрацию).

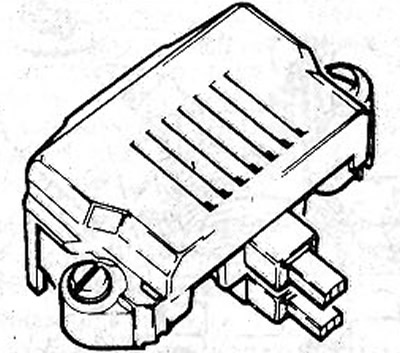

3. Замените угольные щетки, если их длина составляет 5 мм и менее (см. иллюстрацию).




4. Проверьте состояние контактных колец якоря генератора, при необходимости аккуратно расточите и отполируйте их.

Установка

5. Вставьте новый регулятор напряжения на место вместе с монтажной крышкой и закрепите его.

6. Снимите монтажную крышку, потянув вверх.

7. Наденьте на регулятор защитный колпачок и закрепите болтами М4 и М5. Момент затяжки болта М4 2 Нм, болта М5 - 4 Нм.

8. Подсоедините клемму провода «массы» (-) к полюсу аккумулятора.

9. Настройте часы и запрограммируйте радиоприемник на прием радиостанций.
