Тахометр

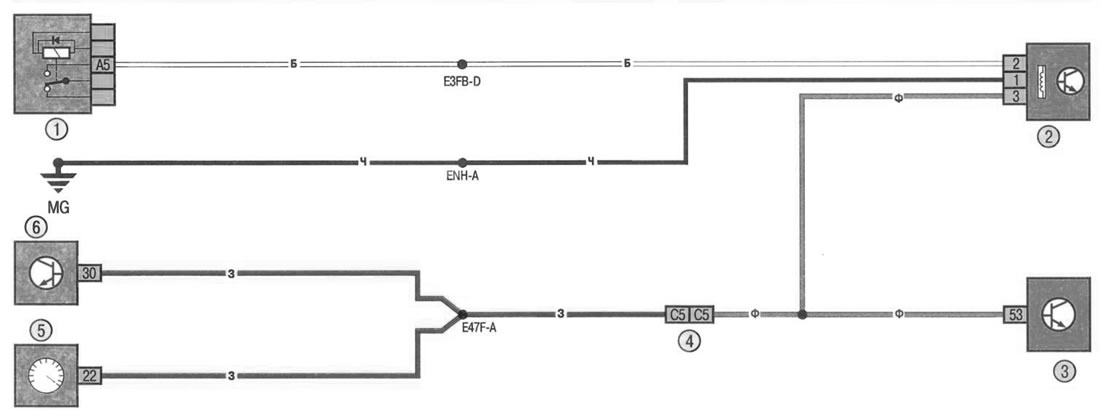

Схема 6. Тахометр: 1 - реле блокировки впрыска; 2 - датчик скорости автомобиля; 3 - ЭБУ; 4 - разъем…
Открыть большую картинку в новой вкладке »


Схема 6. Тахометр: 1 - реле блокировки впрыска; 2 - датчик скорости автомобиля; 3 - ЭБУ; 4 - разъем электропроводки моторного отсека/салона (моноблок); 5 - комбинация приборов; 6 - ЭБУ подушек безопасности и преднатяжителей ремней безопасности.


Материал взят с интернет-портала: www.Renaultbook.ru
