Сандеро 1 (2008-2012, бензин)

Ближний свет фар (Renault Sandero 1)

  • Главная
  • Sandero
  • Сандеро 1 (2008-2012, бензин)
  • Электрооборудование
  • Электрические схемы
  • Ближний свет фар
0

Ближний свет фар

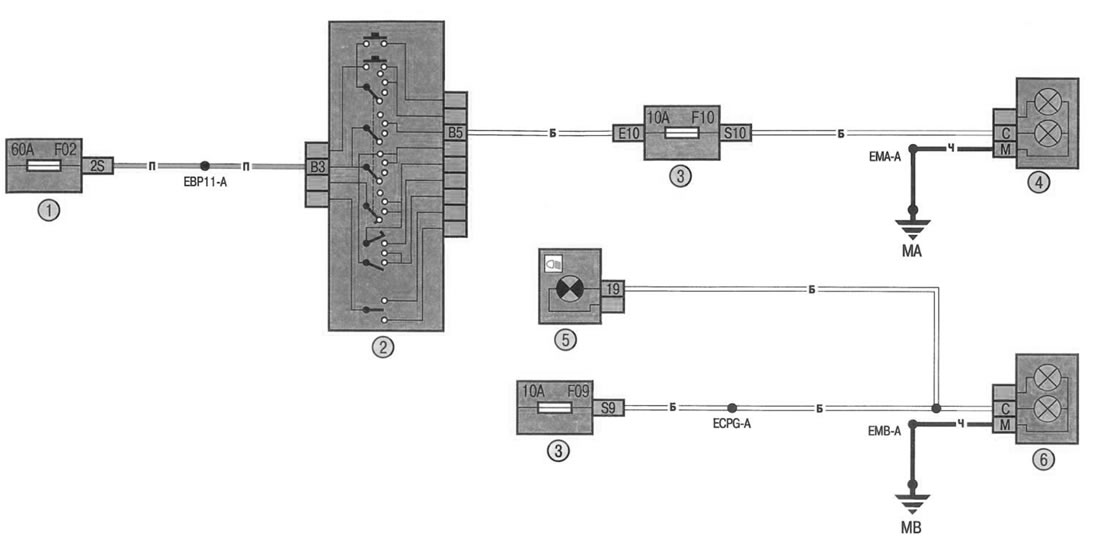

Схема 8. Ближний свет фар: 1 - монтажный блок предохранителей и реле в моторном отсеке; 2 - левый…
Открыть большую картинку в новой вкладке »


Схема 8. Ближний свет фар: 1 - монтажный блок предохранителей и реле в моторном отсеке; 2 - левый многофункциональный переключатель; 3 - блок предохранителей в салоне; 4 - правая фара; 5 - комбинация приборов; 6 - левая фара.


(Оригинал публикации на портале RENAULTBOOK.ru)
