Система охлаждения двигателя К4М
Открыть большую картинку в новой вкладке »

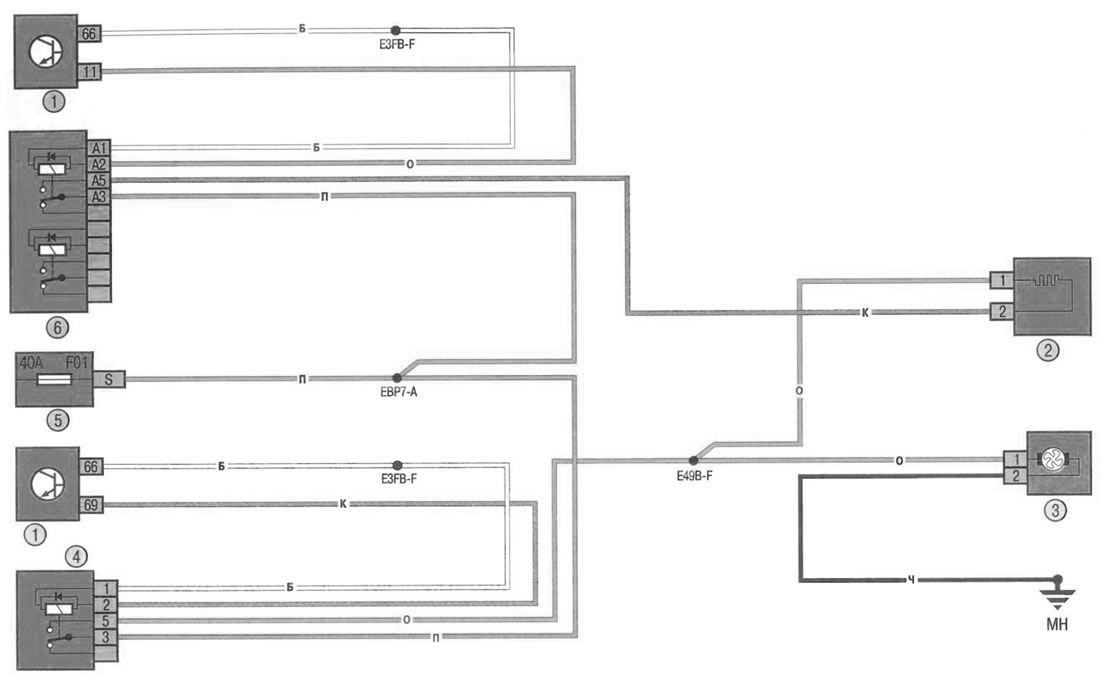

Схема 11. Система охлаждения двигателя К4М: 1 - ЭБУ; 2 - резистор электровентилятора кондиционера; 3 - электровентилятор системы охлаждения двигателя; 4 - реле вентилятора системы охлаждения двигателя; 5, 6 - монтажный блок предохранителей и реле в салоне.
