Снятие
Установите автомобиль на двухстоечный подъемник.
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Снимите верхние крышки двигателя.
Открутите болт крепления глушителя шума впуска двигателя и отводящий воздухопровод воздушного фильтра (двигатель К4М).
Отсоедините:
- колодку проводов от датчика уровня масла;
- колодки проводов от стартера.

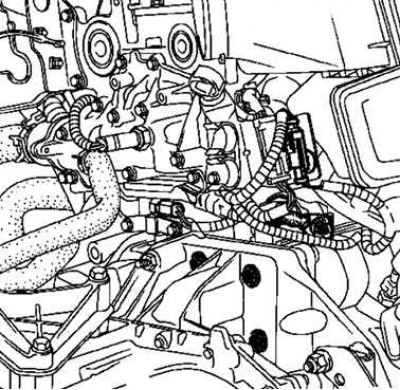

Рис. 2.271. Снятие стартера
Открутите болты крепления стартера и снимите стартер (рис. 2.271).
Установка
Рис. 2.272. Проверка наличия установочной втулки: 1 – установочная втулка
Проверьте наличие установочной втулки (рис. 2.272).
Установка остальных компонентов производится в порядке, обратном снятию.
Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
Затяните требуемым моментом:
- болты крепления стартера (38 Н·м);
- болты крепления крышки аккумуляторной батареи (4 Н·м).
