Снятие
Примечание. Обязательно заменяйте шкив генератора с размыкающей муфтой таким же шкивом.
Снимите генератор.
Рис. 2.266. Закрепление генератора в тисках
Закрепите генератор в тисках (рис. 2.266).
Рис. 2.267. Установка на шкив шестигранной головки: 1 – шестигранная головка
Установите в шкив шестигранную головку из комплекта инструмента для снятия и установки шкива генератора (Mot. 1732) (рис. 2.267).

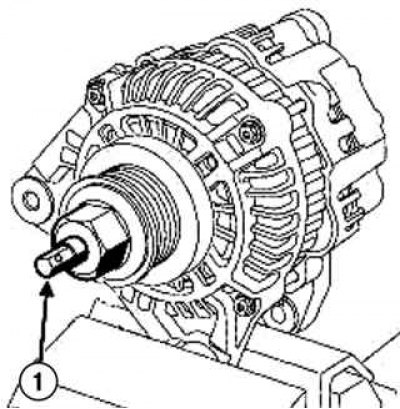

Рис. 2.268. Установка наконечника: 1 – наконечник
Установите наконечник, соответствующий форме отверстия в роторе генератора из комплекта инструмента для снятия и установки шкива генератора (Mot. 1732) в шестигранную головку (рис. 2.268).

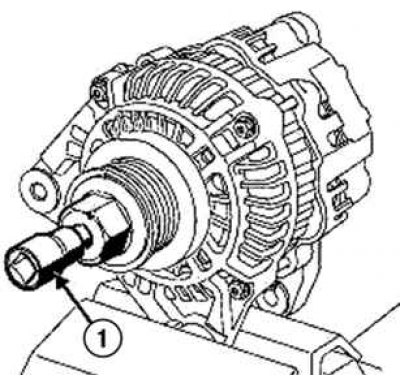

Рис. 2.269. Установка воротка: 1 – вороток
Установите вороток на наконечник (рис. 2.269).
Рис. 2.270. Отворачивание шкива генератора: 1 – шестигранная головка; 2 – плоский ключ; 3 – шкив с размыкающейся муфтой; 4 – ключ-трещотка
Удерживая шестигранную головку плоским ключом, отверните шкив с размыкающей муфтой ключом-трещоткой (поворачивая ключ-трещотку против часовой стрелки) (рис. 2.270).
Установка
Наверните шкив с размыкающей муфтой на ротор генератора.
Установите:
- шестигранную втулку в генератор;
- наконечник, соответствующий форме отверстия ротора генератора;
- вороток на наконечник.
Затяните требуемым моментом (80 Н·м) шкив с размыкающей муфтой генератора с помощью динамометрического ключа.
Установите генератор на автомобиль.
