Оглавление: Типичный блок предохранителей 🠛 Ключи к символам 🠛

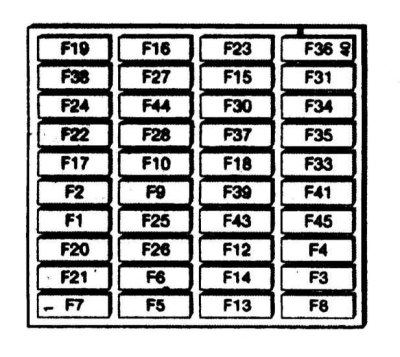

Блок предохранителей (базовые модели) |

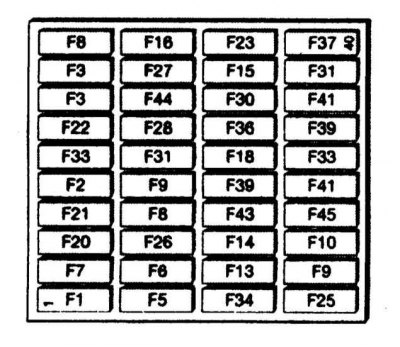

Блок предохранителей (модели с расширенной комплектацией) |

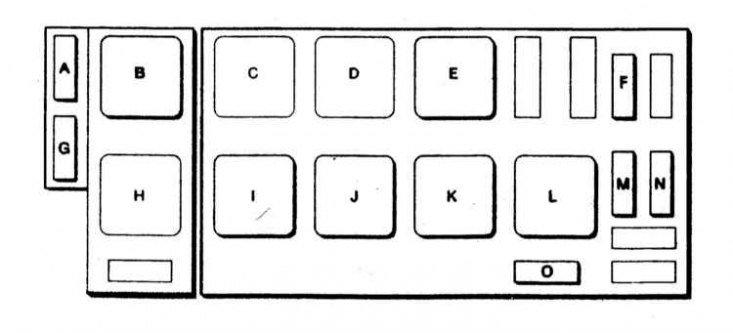

А - Плавкий предохранитель фонаря заднего хода; В - Реле стартера; С - Не используется; D - Не используется; Е - Реле режима высокой скорости вентилятора; F - Плавкий предохранитель вентилятора кондиционера воздуха; G - Плавкий предохранитель автоматической трансмиссии; Н - Не используется; I - Обогреватель впускного трубопровода; J - Реле блокировки впрыска; К - Реле режима низкой скорости вентилятора; L - Обогреватель топливного фильтра (дизель)/реле топливного насоса; М - Предохранитель системы управления двигателем; N - Предохранитель системы управления двигателем; О - Диод кондиционера воздуха
Типичный блок предохранителей
| Плавкий предохранитель | Ток | Защищаемая цепь |
| F1 | 25А | Подогрев заднего стекла |
| F2 | 7.5А | Зеркала с подогревом |
| F3 | 7.5А | Левые габаритные фонари, освещение вещевого ящика |
| F4 | 7.5А | Правые габаритные фонари, приборная панель |
| F5 | 10А | Правый дальний свет |
| F6 | 10А | Левый дальний свет |
| F7 | 15А | Звуковой сигнал |
| F8 | 5А | Задние туманные фонари |
| F9 | 15А | Освещение салона и багажного отсека |
| F10 | 15А | Часы, приборная панель, радио и сиденья с электрической регулировкой |
| F12 | 10А | Омыватель фар |
| F13 | 20А | Единый замок |
| F14 | 15А | Противотуманные фары |
| F15 | 25А | Сиденья с электрической регулировкой |
| F16 | 20А | Вентилятор |
| F17 | 15А | Сиденья с подогревом |
| F18 | 25А | Выключатель электрического стеклоподъемника со стороны водителя |
| F19 | 25А | Выключатель электрического стеклоподъемника со стороны пассажира |
| F20 | 25А | Выключатель заднего левого электрического стеклоподъемника |
| F21 | 25А | Выключатель заднего правого электрического стеклоподъемника |
| F22 | 20А | Люк |
| F23 | 10А | Запасной |
| F24 | 20А | Сиденья с электрической регулировкой |
| F25 | 10А | Левый ближний свет |
| F26 | 10А | Правый ближний свет |
| F27 | 20А | Отопитель |
| F28 | 15А | Прикуриватель, радио, часы и освещение выключателей |
| F30 | 15А | Стеклоочиститель ветрового стекла |
| F31 | 15А | Приборная панель, подушка безопасности и сигнализация |
| F33 | 5А | ABS |
| F34 | 5А | Запасной |
| F35 | 75А | Управление высотой подвески |
| F36 | 15А | Стеклоочиститель заднего стекла, фонарь заднего хода, подогрев лобового стекла |
| F37 | 15А | Указатели поворота и аварийная сигнализация |
| F38 | 20А | Сиденья с электрической регулировкой |
| F39 | 5А | Электронный блок, дистанционное управление и иммобилизатор |
| F41 | 2А | Система впрыска |
| F45 | 20А | Шунт сдвоенных головных фар |
Ключи к символам
 | лампа |
 | номер компонента |
 | выключатель |
 | насос двигателя |
 | многопозиционный переключатель |
 | корпус |
 | плавкий предохранитель |
 | датчик/указатель |
 | датчик/указатель |
 | диод |
 | переменный резистор |
 | разъем электропроводки |
 | соединение проводов |
 | исполнительный электромагнитный блок |
 | цвет провода (желтый с красной полосой) |
 | соединения с другими цепями (например - схема 3/координата в2. стрелка показывает направление электрического тока) |
 | варианты соединения |
 | экранированный провод |
 | провод - постоянное положительное питание (двойная линия) |
 | провод - постоянное положительное питание (толстая линия) |
 | провод - соединительный (тонкая линия) |
