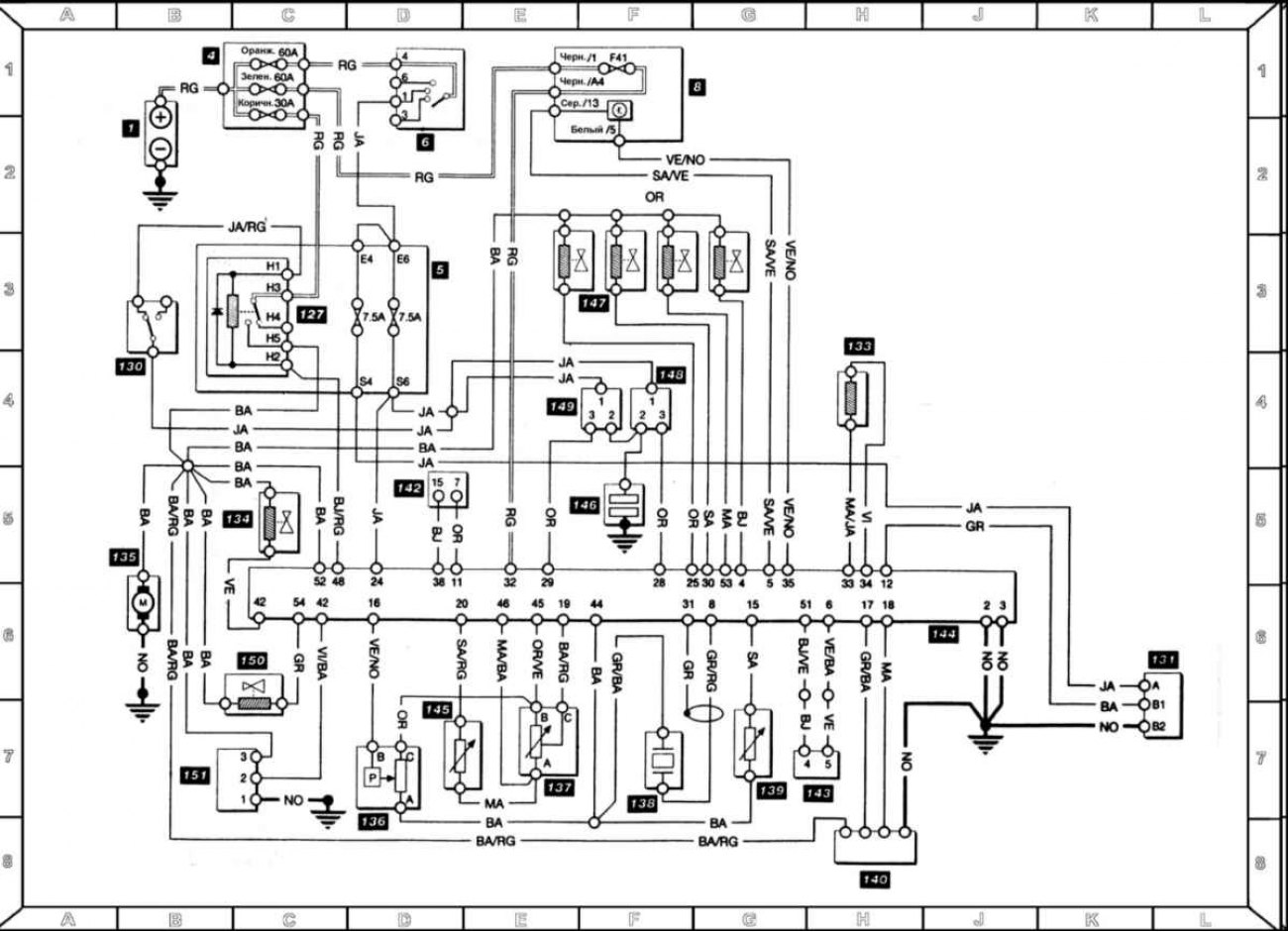

Последовательная система распределенного впрыска топлива Siemens-Fenix 5



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Предохранители и обозначения на электрических схемах бортового электрооборудования находятся здесь →
