Преднакал и впрыск топлива-двигатель F8Q 784 (Renault Megane 1)

  • Главная
  • Megane
  • Меган 1 (1995-2002)
  • Электрооборудование
  • Электрические схемы
  • Преднакал и впрыск топлива-двигатель F8Q 784
0

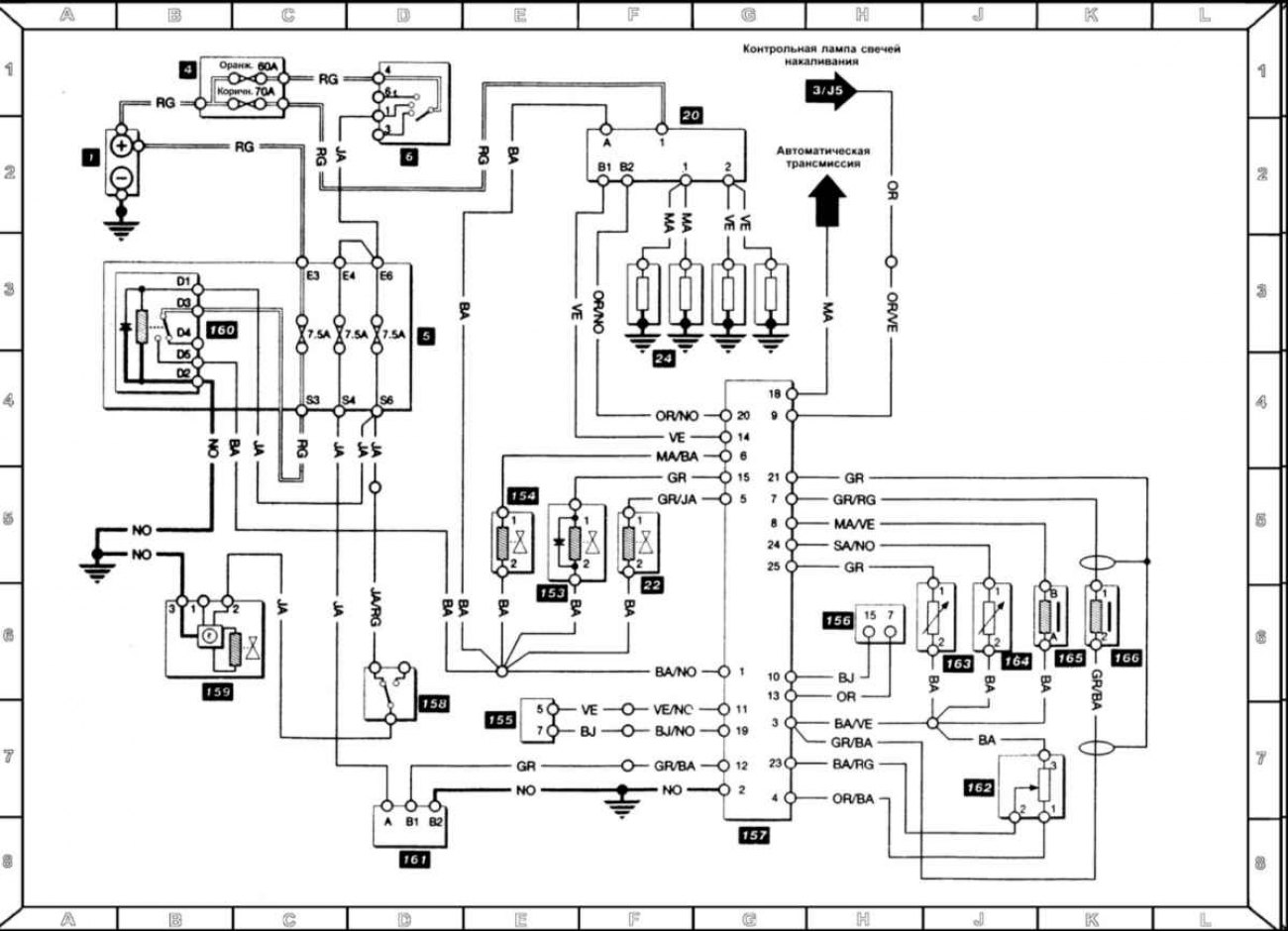

Преднакал и впрыск топлива-двигатель F8Q 784



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Предохранители и обозначения на электрических схемах бортового электрооборудования находятся здесь →

Оригинал статьи находится на портале (RENAULTBOOK)
