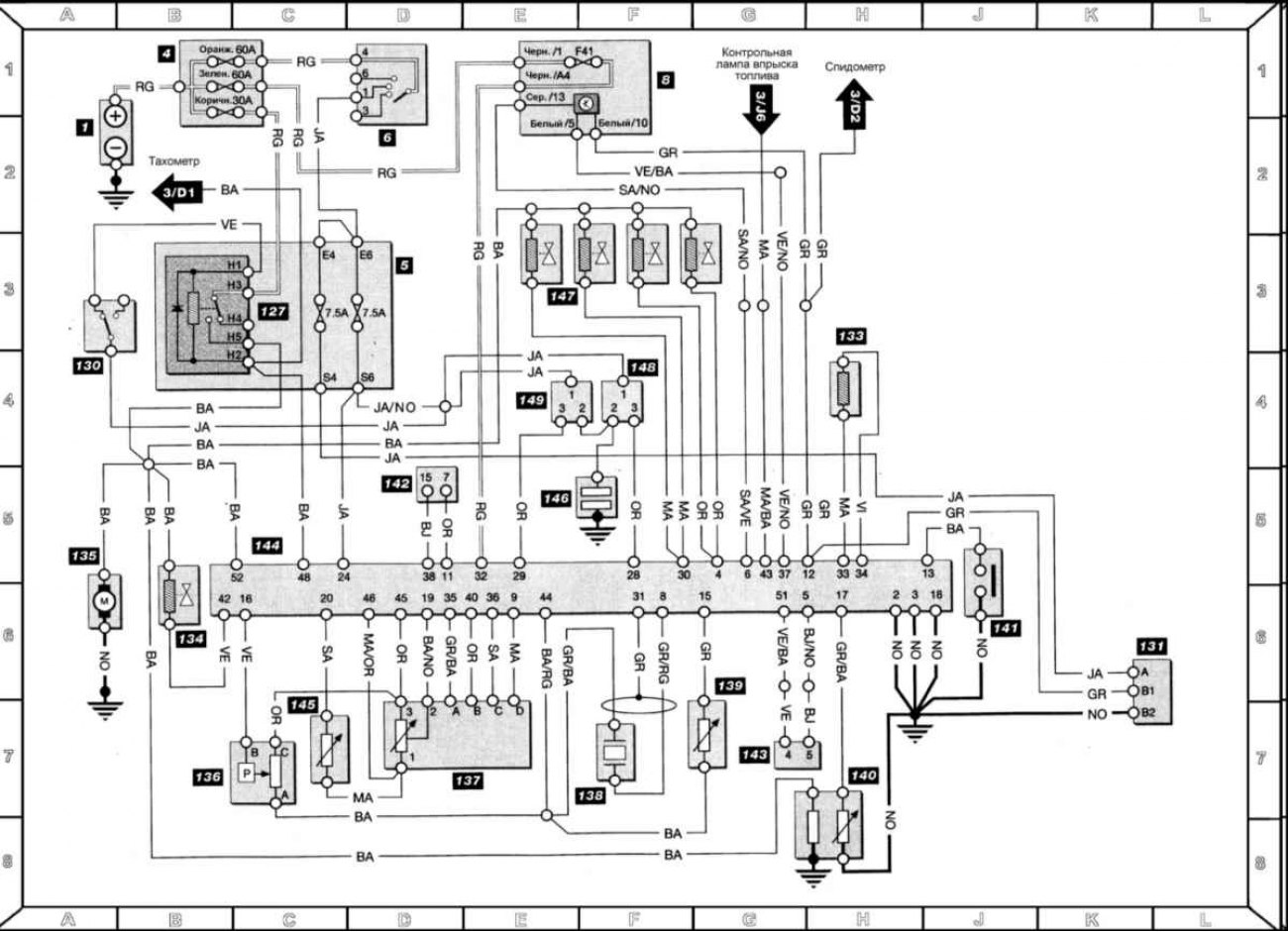

Полупоследовательная система распределенного впрыска топлива Siemens-Fenix 5



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Предохранители и обозначения на электрических схемах бортового электрооборудования находятся здесь →

Оригинал можно найти на сайте: RENAULTBOOK
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Статья была проверена редактором: Федосеев Денис
