- подачи топлива, включающей в себя топливный бак, электробензонасос, топливный фильтр, регулятор давления топлива, трубопроводы и топливную рампу с форсунками;
- воздухоподачи, включающей в себя воздухоподающий патрубок, воздушный фильтр, дроссельный узел, регулятор холостого хода;
- улавливания паров топлива, включающей в себя адсорбер и соединительные трубопроводы.
Функциональное назначение системы подачи – обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Двигатели оборудованы электронной системой управления двигателем с распределенным впрыском топлива. В системе распределенного впрыска функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя разделены: воздух подается системой воздухоподачи, состоящей из дроссельного узла и регулятора холостого хода, а необходимое в каждый момент работы двигателя количество топлива впрыскивается форсунками во впускную трубу. Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов. Управляет системой впрыска топлива (а также системой зажигания) электронный блок, непрерывно контролирующий с помощью соответствующих датчиков нагрузку двигателя, скорость движения автомобиля, тепловое состояние двигателя, оптимальность процесса сгорания в цилиндрах двигателя.
Система улавливания паров топлива предотвращает выход из системы питания в атмосферу паров топлива, неблагоприятно влияющих на экологию окружающей среды.
В системе применен метод поглощения паров угольным адсорбером. Он установлен в нише правого переднего крыла и соединен трубопроводами с топливным баком и впускной трубой. На крышке адсорбера расположен электромагнитный клапан продувки адсорбера, который по сигналам блока управления двигателем переключает режимы работы системы.
Пары топлива из топливного бака по трубопроводу постоянно отводятся и накапливаются в адсорбере, заполненном активированным углем (адсорбентом). При работе двигателя происходит регенерация (восстановление) адсорбента продувкой адсорбера свежим воздухом, поступающим в систему под действием разрежения, передаваемого по трубопроводу из впускной трубы в полость адсорбера при открывании клапана. Величина открытия клапана, а следовательно и интенсивность продувки адсорбера зависят от угла поворота дроссельной заслонки и определяются разрежением, которое возникает в полости впускной трубы работающего двигателя.
Пары топлива из адсорбера по трубопроводу поступают во впускную трубу двигателя и сгорают в цилиндрах.
Неисправности системы улавливания паров топлива влекут за собой нестабильность холостого хода, остановку двигателя, повышенную токсичность отработавших газов и ухудшение ходовых качеств автомобиля.

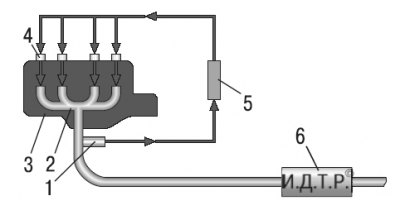

5.6. Схема контура управления составом топливовоздушной смеси: 1 – датчик концентрации кислорода в отработавших газах (лямбда-зонд); 2 – выпускной коллектор; 3 – двигатель; 4 – форсунка; 5 – блок управления двигателем; 6 – каталитический нейтрализатор отработавших газов
Основным датчиком для обеспечения оптимального процесса сгорания является датчик концентрации кислорода в отработавших газах (лямбда-зонд). Он установлен в выпускном коллекторе двигателя и совместно с электронным блоком и форсунками образует контур корректировки состава топливовоздушной смеси, подаваемой в двигатель (рис. 5.6). По сигналам датчика блок управления двигателем определяет количество несгоревшего кислорода в отработавших газах и соответственно оценивает оптимальность состава топливовоздушной смеси, поступающей в цилиндры двигателя в каждый момент времени. Зафиксировав отклонение состава от оптимального 1:14 (соответственно топливо и воздух), обеспечивающего наиболее эффективную работу каталитического нейтрализатора отработавших газов, блок управления с помощью форсунок изменяет состав смеси. В результате контур управления составом топливовоздушной смеси является замкнутым.
На некоторых автомобилях установлены два датчика концентрации кислорода: один – в выпускном коллекторе, второй – за каталитическим нейтрализатором. Первый датчик является управляющим (ориентируясь на его сигнал ЭБУ корректирует подачу топлива), а второй – диагностическим (ориентируясь на его сигнал ЭБУ оценивает эффективность работы каталитического нейтрализатора).
Топливный бак формованный из бензостойкой пластмассы, установлен под полом кузова в его задней части и крепится двумя болтами и двумя гайками. Для того чтобы пары топлива не попадали в атмосферу, бак соединен трубопроводом с адсорбером. Во фланцевое отверстие в верхней части бака устанавливают электрический топливный насос. Из насоса топливо через регулятор давления подается в топливный фильтр, установленный на торце топливного бака, и оттуда поступает в топливную рампу двигателя, закрепленную на впускной трубе. Из топливной рампы топливо впрыскивается форсунками во впускную трубу.
Топливопроводы системы питания представляют собой трубки, соединяющие между собой различные элементы системы.
Внимание! Запрещается заменять стальные трубопроводы шлангами, медными или алюминиевыми трубками, так как только стальные трубопроводы удовлетворяют условиям работы при повышенном давлении и вибрации. Шланги системы питания изготовлены по особой технологии из маслобензостойких материалов. Применение шлангов, отличающихся по конструкции от рекомендованных, может привести к отказу системы питания, а в некоторых случаях и к пожару. В соединениях трубопроводов с элементами системы питания применяют круглые уплотнительные кольца. Использование уплотнений другой конструкции запрещено.

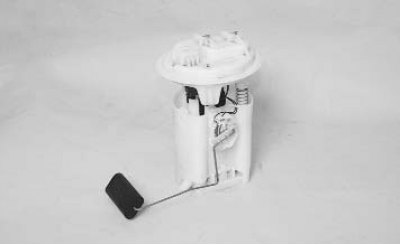

Модуль топливного насоса включает в себя электрический насос...

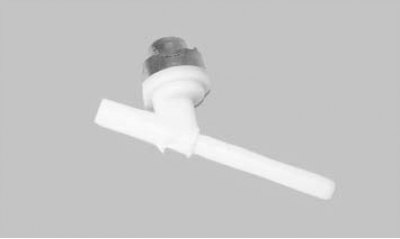

...регулятор давления топлива, который поддерживает постоянное давление топлива в центральном канале топливной
рампы на всех режимах работы двигателя и не допускает превышения давления в топливной рампе...

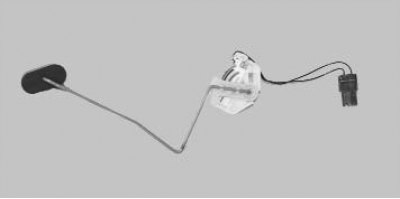

...и датчик указателя уровня топлива.
Модуль топливного насоса обеспечивает подачу топлива и установлен в топливном баке, что снижает возможность образования паровых пробок, так как топливо подается под давлением, а не под действием разрежения.
Топливный насос погружного типа, с электроприводом, роторного типа. Насос неразборной конструкции ремонту не подлежит, при выходе из строя его надо заменить.
Топливный фильтр 1 (рис. 5.7) тонкой очистки – полнопоточный, закреплен хомутом 7 на топливном баке в его передней части. Фильтр неразборный, состоит из стального корпуса с бумажным фильтрующим элементом.
5.7. Расположение топливного фильтра на автомобиле: 1 – топливный фильтр; 2 – наконечники трубопроводов; 3 – подводящий топливопровод; 4 – трубопровод слива топлива; 5 – отводящий топливопровод; 6 – топливный бак; 7 – хомут крепления топливного фильтра

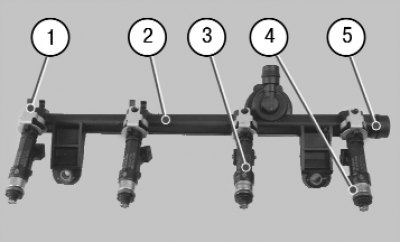

Рампа 2 форсунок (рис. 5.8) представляет собой литую пустотелую деталь с отверстиями для установки форсунок 3 и с подводящим штуцером 5 для присоединения топливопровода высокого давления. Форсунки уплотнены в гнездах резиновыми кольцами 4 и закреплены пружинными фиксаторами 1. Рампа с форсунками в сборе вставлена хвостовиками форсунок в отверстия впускной трубы и закреплена двумя болтами.
5.8. Рампа форсунок: 1 – фиксатор форсунки; 2 – рампа; 3 – форсунка; 4 – уплотнительное кольцо форсунки; 5 – штуцер для присоединения топливопровода высокого давления
Форсунки (рис. 5.9) прикреплены к рампе, из которой к ним подается топливо, а своими распылителями входят в отверстия впускной трубы. В отверстиях рампы и впускной трубы форсунки уплотнены резиновыми уплотнительными кольцами 1 и 2. Форсунка предназначена для дозированного впрыска топлива в цилиндр двигателя и представляет собой высокоточный электромеханический клапан. Топливо под давлением поступает из рампы по каналам внутри корпуса форсунки к запорному клапану. Пружина поджимает иглу запорного клапана к конусному отверстию пластины распылителя, удерживая клапан в закрытом положении. Напряжение, подаваемое от блока управления двигателем через штекерные выводы 3 на обмотку электромагнита форсунки, создает в ней магнитное поле, втягивающее сердечник вместе с иглой запорного клапана внутрь электромагнита. Конусное кольцевое отверстие в пластине распылителя открывается, и топливо впрыскивается через диффузор корпуса распылителя во впускной канал головки блока цилиндров и далее в цилиндр двигателя. После прекращения поступления электрического импульса пружина возвращает сердечник и иглу запорного клапана в исходное состояние – клапан запирается. Количество топлива, впрыскиваемое форсункой, зависит от длительности электрического импульса.

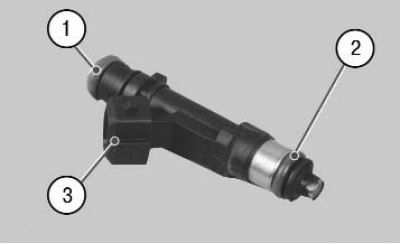

5.9. Форсунка системы впрыска топлива: 1 – верхнее уплотнительное кольцо; 2 – нижнее уплотнительное кольцо; 3 – штекерные выводы обмотки электромагнита
Регулятор давления топлива, установленный в модуле топливного насоса, поддерживает постоянное давление топлива в системе питания двигателя на всех режимах работы двигателя. Подача электрического топливного насоса больше, чем необходимо для обеспечения работоспособности системы. Поэтому при работе двигателя часть топлива с помощью регулятора давления постоянно сливается в топливный бак.

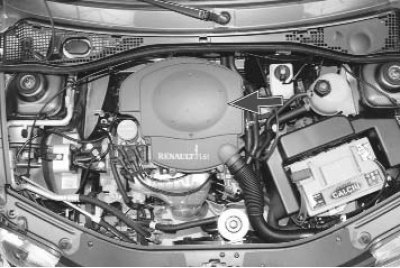

Воздушный фильтр установлен по центру моторного отсека.

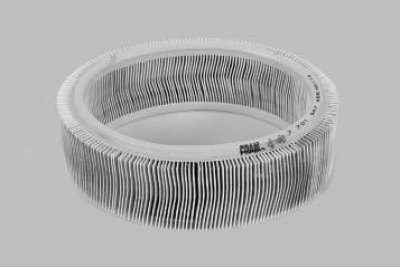

Фильтрующий элемент воздушного фильтра бумажный, круглый, с большой площадью фильтрующей поверхности.
Дроссельный узел представляет собой простейшее регулирующее устройство и служит для изменения количества основного воздуха, подаваемого во впускную систему двигателя. Он установлен на входном фланце впускной трубы. На входной патрубок дроссельного узла надет воздушный фильтр, соединения дроссельного узла с впускной трубой и воздушным фильтром уплотнены резиновыми прокладками.
В корпусе дроссельного узла выполнено отверстие для подвода дополнительного воздуха к регулятору холостого хода.

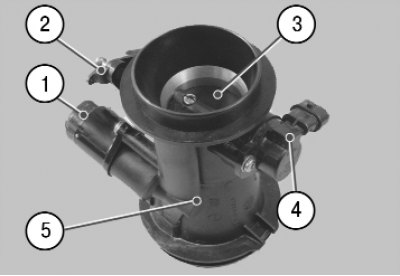

5.10. Дроссельный узел: 1 – регулятор холостого хода; 2 – рычаг привода дроссельной заслонки; 3 – дроссельная заслонка; 4 – датчик положения дроссельной заслонки; 5 – корпус дроссельного узла
В корпусе 5 (рис. 5.10) установлена поворачивающаяся на оси заслонка 3. На одном конце оси установлен датчик 4 положения дроссельной заслонки системы управления двигателем, на другом – рычаг 2, к которому присоединена промежуточная тяга привода дроссельной заслонки. На корпусе 5 закреплен регулятор 1 холостого хода, дозирующий поток воздуха при закрытой дроссельной заслонке.
В процессе эксплуатации дроссельный узел не требует обслуживания и регулировки, следите лишь за состоянием резиновых уплотнений, чтобы избежать подсоса воздуха.
Регулятор холостого хода поддерживает заданную частоту вращения холостого хода двигателя при полностью закрытой дроссельной заслонке во время его пуска, прогрева и при изменении нагрузки при включении вспомогательного оборудования.
Регулятор изменяет количество дополнительного воздуха, подаваемого во впускную систему помимо дроссельной заслонки, и представляет собой электромеханический клапан, прикрепленный двумя болтами к фланцу корпуса дроссельного узла. Выполненные во фланце дроссельного узла седло клапана регулятора и каналы образуют систему подачи дополнительного воздуха, минуя дроссельную заслонку.

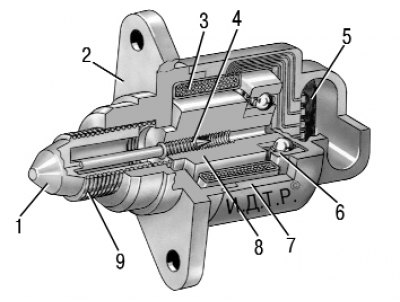

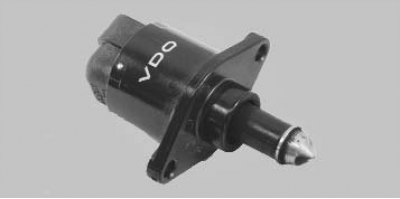

5.11. Регулятор холостого хода: 1 – клапан; 2 – корпус регулятора; 3 – обмотка статора; 4 – ходовой винт; 5 – штекерный вывод обмотки статора; 6 – шариковый подшипник; 7 – корпус обмотки статора; 8 – ротор; 9 – пружина
Блок управления двигателем, обработав сигналы от датчиков, определяет необходимость открытия клапана 1 (рис. 5.11) регулятора и передает импульсы на штекерный вывод 5 обмотки 3 статора регулятора. При каждом управляющем импульсе ротор 8 поворачивается на определенный угол, перемещая с помощью ходового винта 4 клапан 1 относительно седла. Во впускную трубу через каналы в дроссельном узле поступает дополнительный воздух. Определяя разрежение во впускной трубе двигателя, блок управления стремится поддерживать его на заданном уровне, периодически открывая и закрывая клапан регулятора холостого хода. Это дает возможность обеспечить подачу постоянного количества дополнительного воздуха для поддержания постоянной частоты вращения холостого хода. Изменяя величину открытия и закрытия клапана регулятора, блок управления компенсирует значительное увеличение или уменьшение количества подаваемого воздуха, вызванное его подсосом через негерметичную впускную систему или, напротив, засорением воздушного фильтра.
Включение дополнительных агрегатов вызывает увеличение нагрузки двигателя, сопровождающееся снижением частоты вращения холостого хода и изменением разрежения во впускной трубе, что также компенсируется блоком управления с помощью регулятора.
