Замена регулятора холостого хода (Renault Logan 1)

Регулятор холостого хода расположен в нижней части дроссельного узла. Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. По сигналу ЭБУ электродвигатель перемещает клапан, изменяя тем самым проходное сечение воздушного канала.

Вам потребуется ключ TORX Т20.

1. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

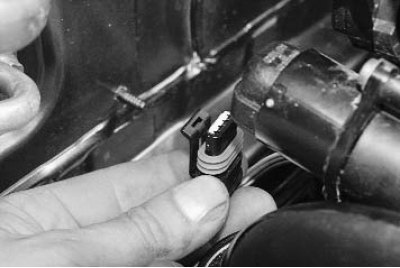

2. Отсоедините колодку жгута проводов от регулятора (при выключенном зажигании).



Оригинальная версия на нашем портале [www.RENAULTBOOK.ru]

3. Выверните два винта крепления регулятора холостого хода к дроссельному узлу (для наглядности показано на снятом дроссельном узле).

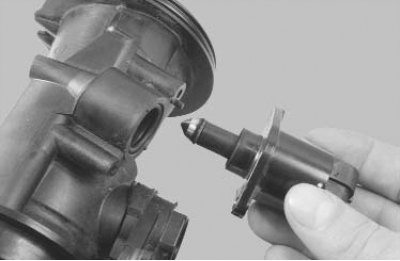

4. Снимите регулятор...

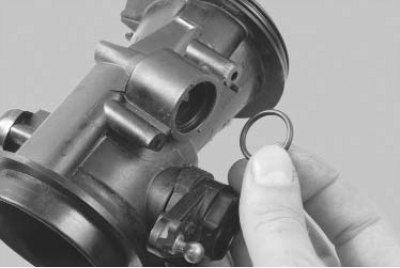

5. ...и его уплотнительное кольцо.

Примечание. Поврежденное или потерявшее эластичность кольцо замените новым.

6. Установите регулятор в порядке, обратном снятию.
