Проверка и регулировка педали тормоза (Renault Logan 1)

Правильность положения педали тормоза в свободном состоянии и нажатой до упора (рабочий ход педали) служит одним из критериев для проверки исправности тормозной системы. В то же время положение педали во многом обеспечивает исправную работу системы. Если педаль находится от пола на расстоянии, которое больше нормативного, возможно неполное растормаживание колес при отпускании педали (при этом обычно отсутствует свободный ход педали). Если педаль находится слишком низко, возможно снижение эффективности тормозов, вызванное уменьшением рабочего хода педали.

Вам потребуются: линейка, ключ «на 13», пассатижи.



1. Нажмите на педаль тормоза до упора и измерьте расстояние от накладки площадки педали до пола.

Примечание. Линейка должна быть установлена перпендикулярно плоскости пола.

2. Отпустите педаль и повторно измерьте расстояние от накладки площадки педали до пола в свободном состоянии. Это расстояние должно быть 100–105 мм. Разница размеров при двух измерениях и является полным рабочим ходом педали, который должен быть 60–65 мм.

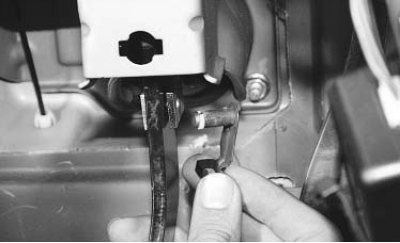

3. Если расстояние от накладки площадки педали до пола не соответствует указанному в п. 2, отрегулируйте его, изменяя длину толкателя вакуумного усилителя тормозов. Отсоедините вилку толкателя от педали тормоза (см. «Замена вакуумного усилителя»).

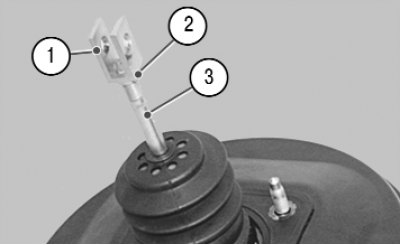

4. Ослабьте затяжку контргайки 2 вилки и, удерживая толкатель 3 от проворачивания, вращайте вилку 1 в нужную сторону. Один оборот вилки изменяет положение педали тормоза примерно на 5 мм.

Примечание. Для наглядности работа показана на снятом вакуумном усилителе. Завод-изготовитель рекомендует для регулировки положения педали снимать усилитель с автомобиля, однако при достаточных навыках регулировку можно выполнить и непосредственно на автомобиле.

5. Проверьте свободный ход педали тормоза, для чего переместите педаль рукой до момента прекращения перемещения педали без сопротивления. Определите по линейке значение свободного хода, оно должно быть 8–10 мм. Несоответствие свободного хода указанному значению может быть вызвано следующими причинами:

(Текст опубликован на веб-сайте: «renaultbook.ru»)

• повышенный люфт в соединении вилки толкателя вакуумного усилителя и педали. Это может быть следствием износа пальца вилки и отверстий в вилке и педали;
• неправильно отрегулировано расстояние от площадки педали до пола в свободном состоянии (см. п. 2, а также размер L на рис. 9.7);
• неправильно отрегулирован размер Х (см. рис. 9.7) между торцом регулировочного болта штока вакуумного усилителя тормозов и фланцем его корпуса для присоединения главного тормозного цилиндра.

6. Если рабочий ход педали больше значения, приведенного в п. 2, то это указывает на наличие воздуха в гидроприводе тормозов или на предельный износ накладок тормозных колодок, тормозных дисков или барабанов. Удалите воздух из гидропривода (см. «Прокачка гидропривода тормозной системы») или замените тормозные колодки (см. «Замена тормозных колодок тормозного механизма переднего колеса»; «Замена тормозных колодок тормозного механизма заднего колеса»), диски (см. «Замена тормозного диска») или барабаны (см. «Снятие и установка тормозного барабана»).

Внимание! Если нажатая до упора и удерживаемая в этом положении педаль постепенно перемещается к полу, это указывает на утечку жидкости из гидропривода или на неисправность главного тормозного цилиндра. Эти неисправности очень опасны, поэтому немедленно найдите место утечки и устраните ее или замените главный тормозной цилиндр!
