Снятие
Установите рычаг селектора в положение «N».
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Снимите:
- воздухозаборный патрубок;
- аккумуляторную батарею;
- полку под аккумуляторную батарею;
- ЭБУ системы впрыска вместе с кронштейном;
- корпус воздушного фильтра;
- крепления жгута проводов.
Отсоедините:
- шаровый наконечник троса привода многофункционального переключателя;
- трос привода от стопора оболочки на кронштейне модульного разъема.
Открутите два болта рычага крепления многофункционального переключателя.

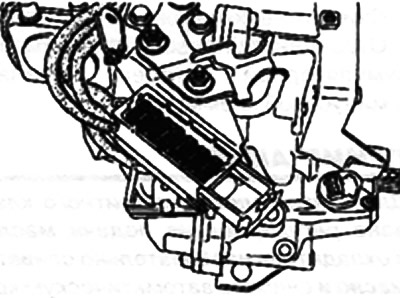

Отключите модульный разъем, высвободив для этого его подвижную часть.
Отверните три болта крепления кронштейна модульного разъема.
Отверните два болта крепления кронштейна модульного разъема.
Извлеките разъем зеленого цвета многофункционального переключателя (12-контактный).
Установка
Установите многофункциональный переключатель в нейтральное положение «N».
Отрегулируйте многофункциональный переключатель.
Установка производится в порядке, обратном снятию.
Затяните указанным моментом гайку рычага привода селектора (10 Н·м).
Проверьте работоспособность системы и переключение передач.
