Снятие и установка брызговиков и защиты картера двигателя

Брызговики двигателя, расположенные в моторном отсеке снизу и по бокам, предохраняют подкапотное пространство от загрязнения и не являются силовой защитой картера двигателя. Для защиты картера двигателя, а также всех узлов и агрегатов, расположенных в моторном отсеке, от повреждения камнями, вылетающими из-под колес, на автомобиль может быть установлен штампованный стальной щит. Однако следует учитывать, что он не в состоянии защитить картер двигателя от сильных ударов о большие дорожные препятствия (большие камни, пни, бордюры и т.п.), так как при этом он может прогнуться до картера и картер будет поврежден.

Снимают брызговики и защиту картера двигателя при их повреждении или для обеспечения доступа к узлам и агрегатам снизу автомобиля при проведении ремонта и технического обслуживания.

Каждый брызговик (правый и левый) состоит из двух частей, верхней и нижней.

Примечание. Показано снятие правого брызговика, левый брызговик снимают аналогично.

Вам потребуются: ключ TORX Т20, отвертки с плоским и крестообразным лезвием, ключ «на 10».



1. Для снятия нижней части брызговика выверните три винта переднего крепления...

Примечание. Тремя болтами крепления нижней части брызговика одновременно закреплен и передний бампер.

2. ...и фиксатор одного пистона заднего крепления...



3. ...затем снимите пистон.



4. Поддев отверткой...



5. ...извлеките большой пистон крепления нижней части правого брызговика.

Полезный совет.

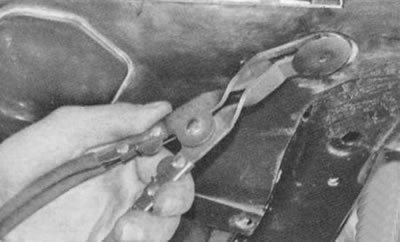

Снимать большие пистоны удобнее специально предназначенным для этого съемником.

6. Выведите фиксаторы нижней части брызговика из зацепления с верхней частью брызговика и передним бампером...



7. ...и снимите нижнюю часть.



8. Для снятия верхней части брызговика, поддев отверткой или специальным съемником...




9. ...извлеките пистон ее нижнего крепления...



10. ...отверните пластмассовую гайку верхнего крепления к кузову...



11. ...и снимите верхнюю часть брызговика.

12. Установите брызговик в порядке, обратном снятию.



13. Для снятия защиты картера выверните шесть болтов крепления...



14. ...и снимите щит.

15. Установите защиту картера двигателя в порядке, обратном снятию.
