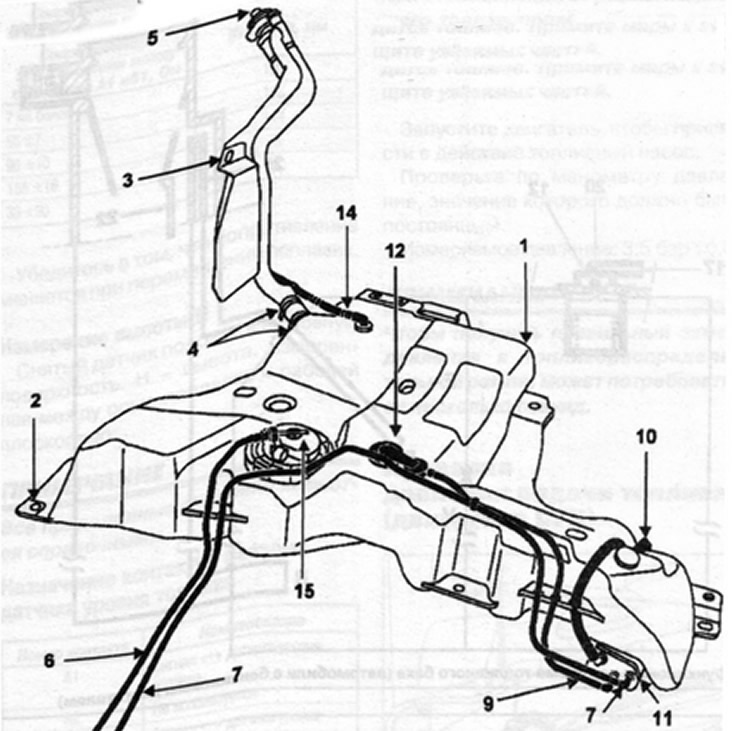

Топливный бак (автомобили с бензиновым двигателем)

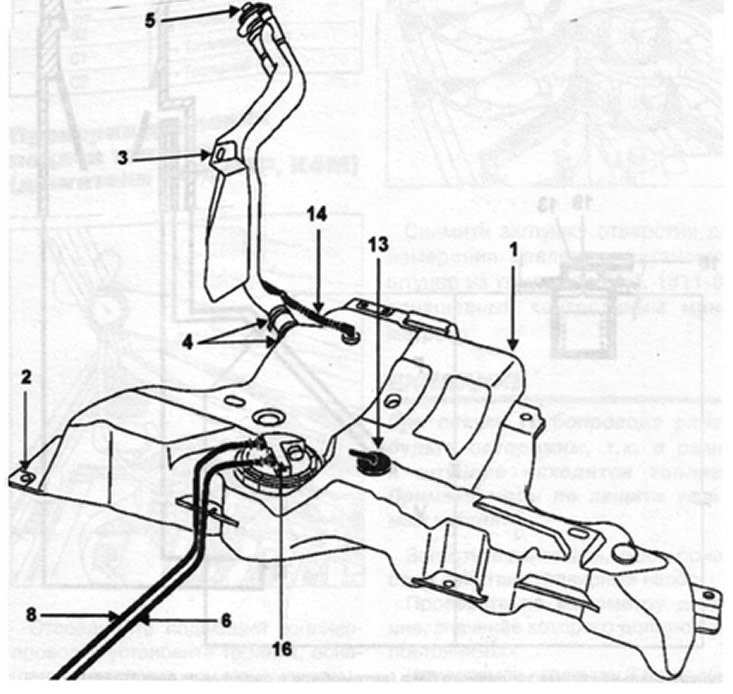

Топливный бак (автомобили с дизельным двигателем)

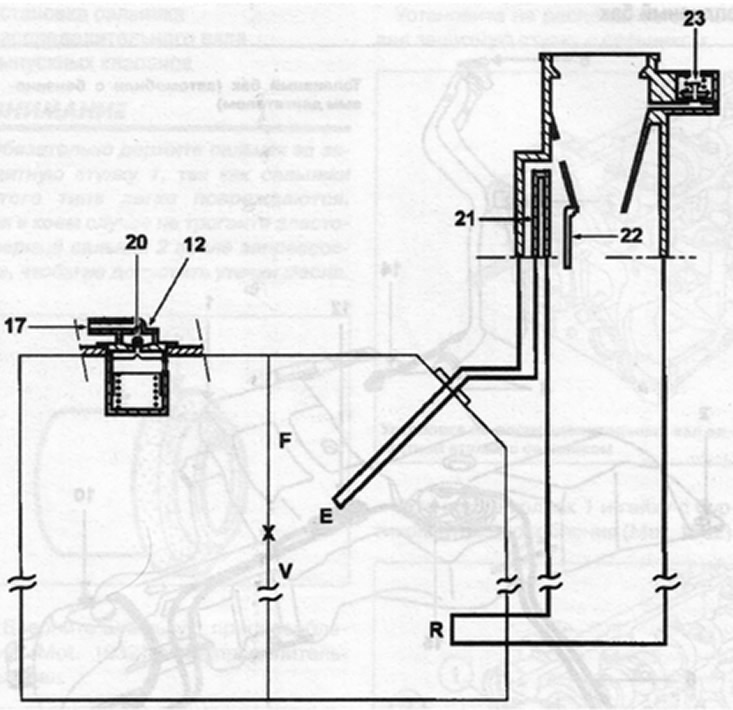

Функциональная схема топливного бака (автомобили с бензиновым двигателем)

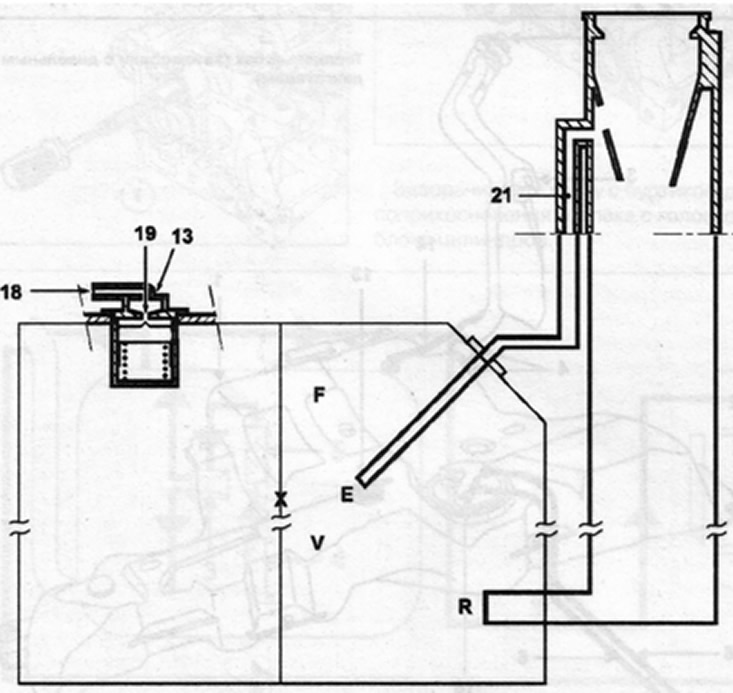

Функциональная схема топливного бака (автомобили с дизельным двигателем)
Спецификация
- 1. Бак
- 2. Крепежные болты (5 шт).
- 3. Горловика наливного отверстия
- 4. Крепежный хомут горловины на пивного отверстия
- 5. Пробка
- 6. Трубопровод подаем топлива
- 7. Трубопровод подвода паров бензина
- 8. Трубопровод возврата топлива
- 9. Трубопровод отвода паров бензина к абсорберу (идущий от бака)
- 10. Сообщение с атмосферой
- 11. Абсорбер
- 12. Клапан предотвращения переполнения бака и клапан предотвращения вытекания топлива при опрокидывании автомобиля.
- 13. Соединение бака с атмосферой и клапан предотвращения вытекания топлива при опрокидывании автомобиля (дизельная модификация).
- 14. Противонагнетательная трубка (дегазация при наполнении).
- 15. Узел топливный насос и датчик уровня в сборе.
- 16. Датчик уровня дизельного топ пива.
- 17. Канал к абсорберу.
- 18. Сообщение с атмосферой (дизельный двигатель).
- 19. Калиброванное отверстие сообщения с атмосферой
- 20. Шарик для предотвращения переполнения
- 21. Противонагнетательная трубка при наполнении
- 22. Ограничительный клапан.
- 23. Предохранительный клапан избыточного давления-разрежения
- E. Отверстие для выпуска воздуха во время заправки.
- F. Воздушный объем. позволяющий топливу расширяться
- R. Отверстие заправки топливом V Полезный объем топлива Топливный бак имеет герметичную крышку.
Горловина наливного отверстия для неэтилированного бензина имеет:
- наливное отверстие меньшего диаметра, который не совпадает с диаметром обычного заправочного пистолета (свинец может загрязнить систему снижения токсичности кислородный датчик и каталитический нейтрализатор);
- клапан, закрывающий наливное отверстие (для предотвращения выхода паров бензина или вытекания бензина).
При полностью заполненном топливном баке в нем всегда должен быть определенный объем воздуха, чтобы иметь пространство для расширения находящегося в нем топлива иначе вызвать при этом вздутия бака. Клапан предотвращения вытекания топлива при опрокидывании автомобиля позволяет избежать опорожнения бака через канал, идущий к абсорберу или через трубку сообщения с атмосферой (дизельный двигатель).
Назначение клапанов
Предохранительный клапан избыточного давления-разрежения (только на бензиновых модификациях)
При перекрытии контура рециркуляции паров бензина этот клапан позволяет избежать создания в баке избыточного давления (вздутие бака) или разрежение (из-за расхода топлива бак раздавливается).
Ограничительный клапан
Данный клапан препятствует попаданию этилированного бензина или дизельного топлива в бак.
Клапан предотвращения переполнения бака и клапан предотвращения вытекания топлива при опрокидывании автомобиля
Рабочим органом клапана 12 предотвращения переполнения является шарик 20.
Когда автомобиль стоит во время заправки, шарик опирается на свое седло, отсекая тем самым определенный объем воздуха в баке. При движении автомобиля шарик 20 отходит от седла, обеспечивая тем самым сообщение бака с абсорбером.
Датчик уровня топлива
На автомобилях с бензиновыми двигателями топливный насос, топливный фильтр и датчик уровня топлива составляют одно целое.
-На дизельной модификации насос, погруженный в бак. отсутствует. В баке установлен только датчик уровня топлива
