Дверь задка и дверь багажного отделения (Renault Laguna 2)

Замена этой детали является основной операцией при возможном ударе сзади.

Данный элемент является съемным.

Дверь выполнена из композитного материала на основе полиэфирной смолы.

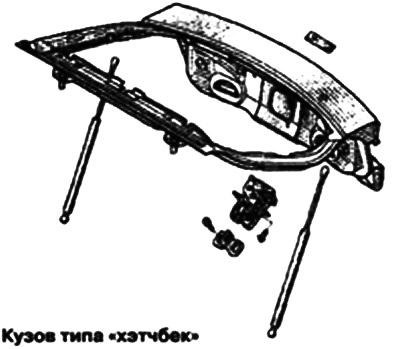

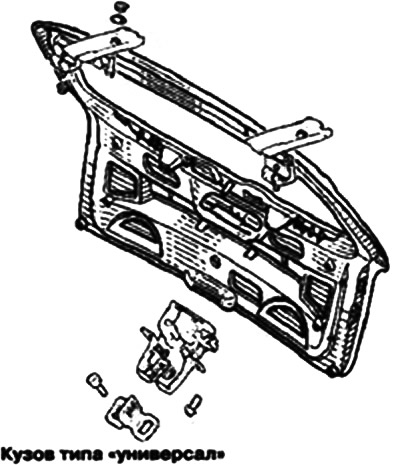

Примечание. Ниже описываются только регулировочные операции для обеих модификаций.

Операции, выполняемые перед регулировкой

Установите дверь, задка (дверь багажного отделения) на автомобиль (вдвоем с помощником).

Установите все болты крепления, но не затягивайте их.

Примечание. Перед окончательной установкой, необходимо восстановить герметичность между крайней задней поперечиной крыши и петлями, используя для этого уплотняющую мастику.

Регулировка положения двери задка относительно крыши и панели заднего крыла (в нижней и верхней частях)

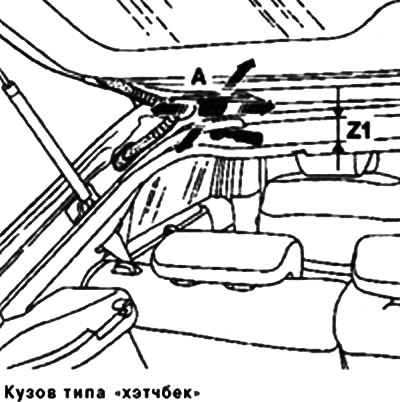

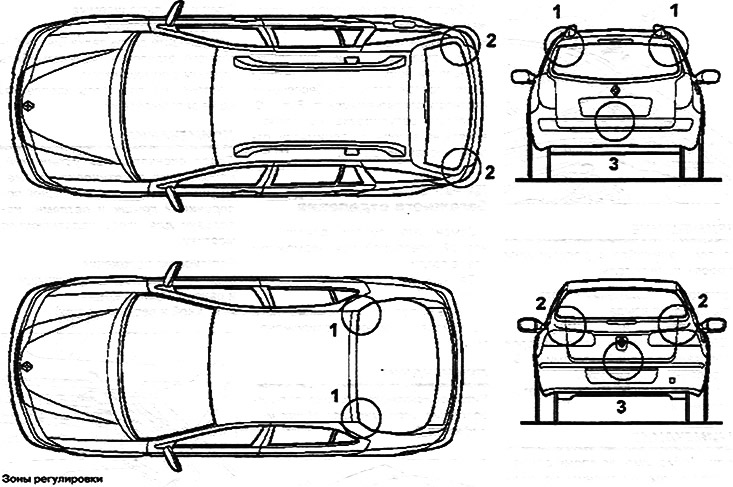

Обеспечьте правильность зазоров и сопряжение в зоне 1 (болтами А верхних петель).



Проверьте регулировку.

Затяните детали крепления в этом положении.

Источник расположен на сайте: www.RenaultBook.ru

Примечание. Перед тем. как приступить к регулировке, необходимо ослабить крепление фиксатора и замка, для того, чтобы не создать напряжений при проверке зазоров по периметру на закрытой двери.

Всегда начинайте с регулировки упоров в зоне петель.

Примечание. Панели крыши базовой версии отсутствуют отверстия под болты крепления верхних петель.

Необходимо отодвинуть панель крыши, как это показано на рисунке, для того, чтобы вставить инструмент (ключ-трещотку Z1: 100 мм).

Регулировка положения двери задка (двери багажного отделения) относительно панели заднего крыла (в нижней части).

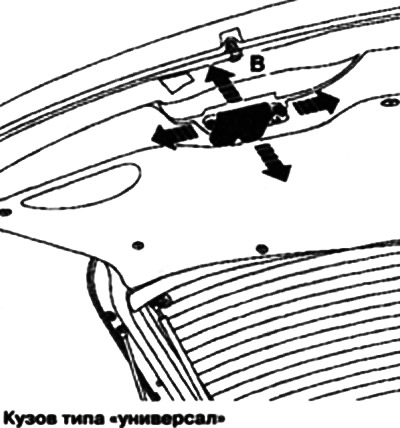

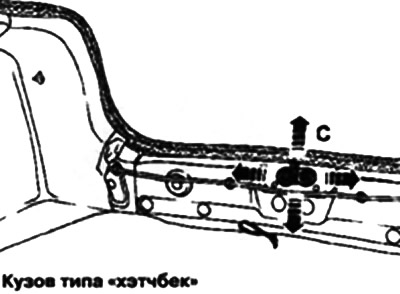

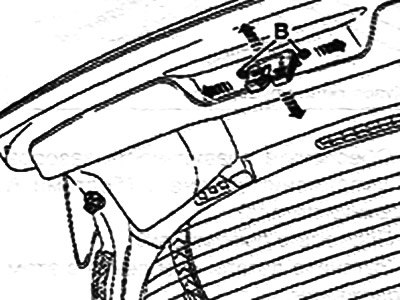

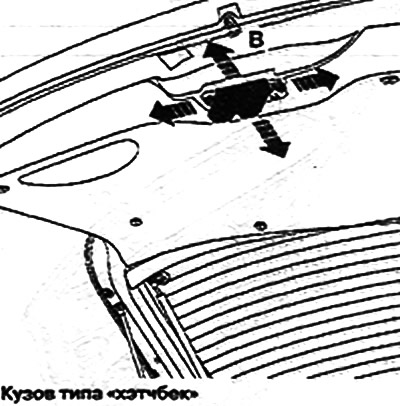

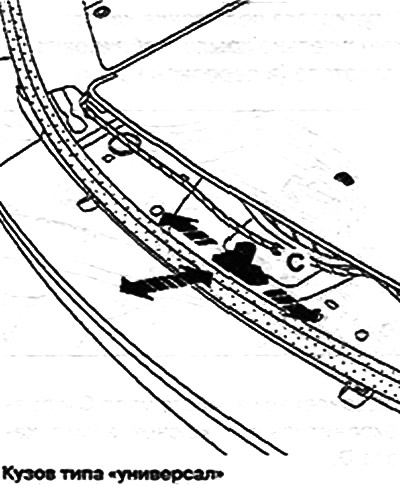

Обеспечьте зазоры и сопряжение в зонах 2 и 3 (болтами В замка и С фиксатора замка).



Во время проведения данной операции устраняется трение при соприкосновении нормально не контактирующих поверхностей и обеспечивается плотность закрытия двери.



Данная регулировка не должна влиять на зазоры по периметру, отрегулированные ранее.

Окончательная регулировка

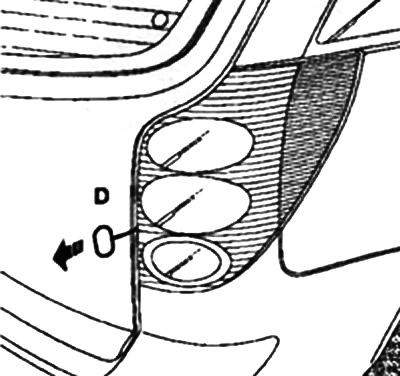

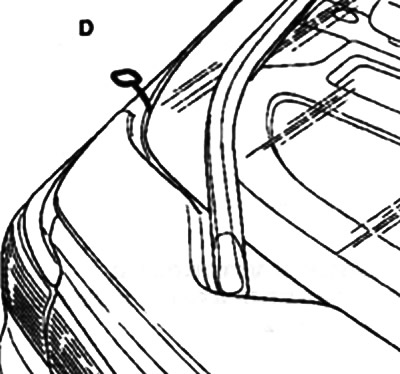

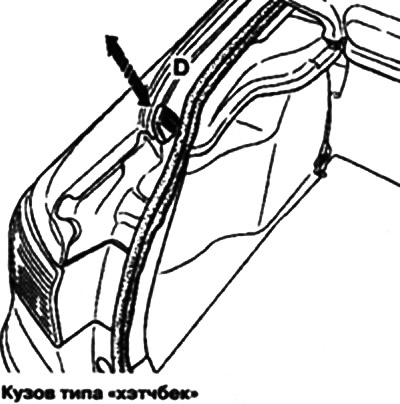

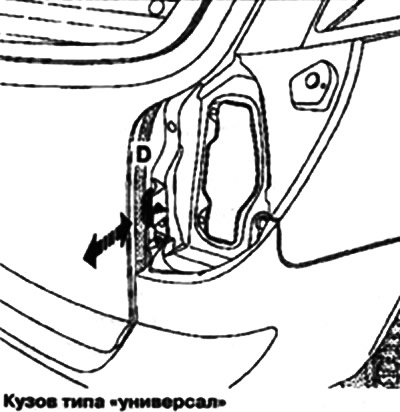

Выберите зазср между дверью задка (дверью багажного отделения) и кузовом (упор D).
