Примечание. В методике описываются только точки. используемые при регулировке.
Передние двери кузова типа универсал не отличаются от передних дверей базовой версии.
Примечание. Доступ к деталям крепления петель на стойке для их отворачивания плоским гаечным ключом возможен только после снятия грязезащитного щитка переднего крыла.
Операции, выполняемые до регулировки
Установите дверь на автомобиль (вдвоем с помощником). Установите все болты крепления, но не затягивайте их.
Примечание. Перед окончательной установкой необходимо восстановить герметичность между передней стойкой и петлями, используя уплотняющую мастику.
Регулировка положения

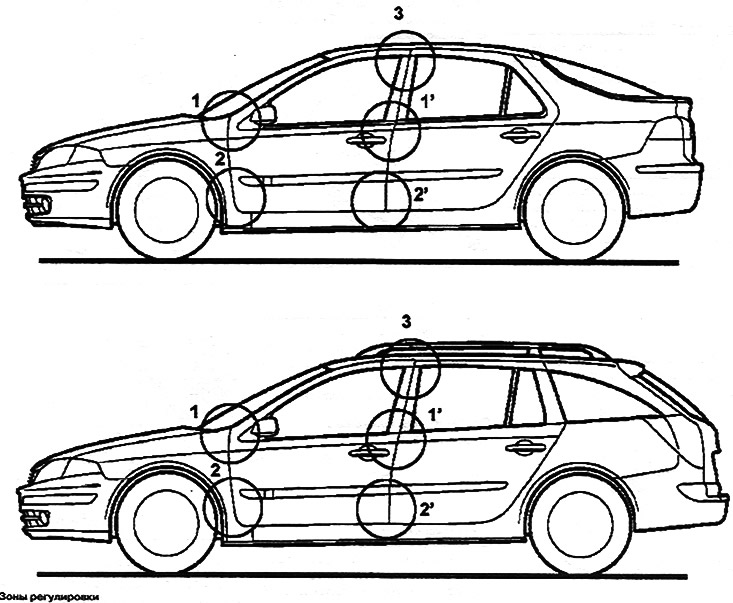

Двери относительно крыла и задней двери (в центральной части):

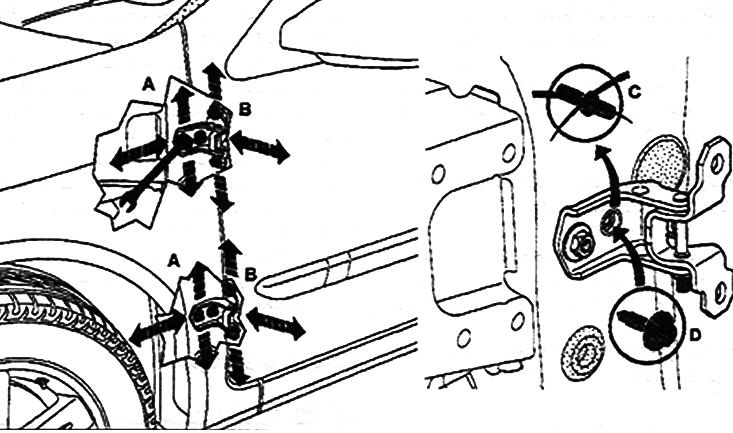

Обеспечьте выравнивание кромок, правильность зазоров и сопряжения в зонах 1 и V (болтами А и В петель).
Особенности верхней петли
При проведении ремонтных работ необходимо заменить крепежный болт заводской установки С специальным болтом, устанавливаемым после продажи, D.
Регулировка двери относительно крыла и задней двери (в нижней части)
Обеспечьте выравнивание кромок, правильность зазоров и сопряжения в зонах 2 и 21 (болтами Аи В петель).
Регулировка двери относительно задней двери (по стойке)
Обеспечьте правильность зазоров и сопряжения в зоне 3 (болтами А и В петель).
Проверьте регулировки.
Затяните болты крепления в этом положении.
Примечание. Для регулировки выступания двери (OY) можно, если это необходимо, развернуть под диаметр 0.12 мм отверстия петель со стороны короба двери.

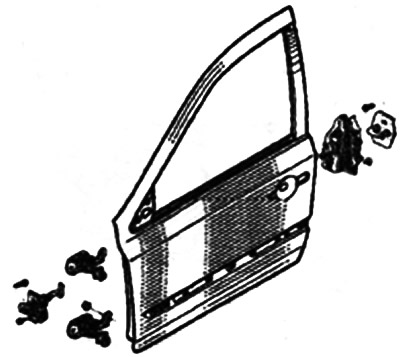

Передняя дверь
Примечание. Если производилась резка и зачистка до металла панелей, то до окраски необходимо восстановить антикоррозионное покрытие.
Антикоррозионная обработка должна производится с использованием следующих материалов: Фосфатосодержащая грунтовка, растворитель, грунт (maxima).
Регулировка положения двери относительно задней двери

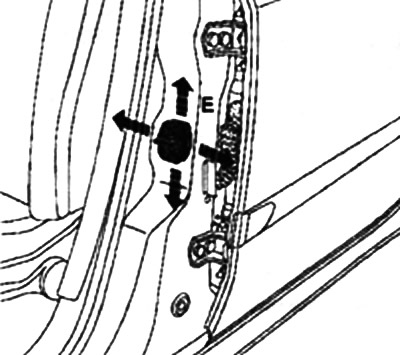

Обеспечьте сопряжение в зонах V, 21 и 3 (болтом Е фиксатора замка).
Во время проведения данной операции устраняется трение при соприкосновении нормально не контактирующих поверхностей и обеспечивается плотность закрытия двери.
Данная регулировка не должна влиять на зазоры по периметру, отрегулированные ранее.
Проверьте регулировку.
Затяните детали крепления в этом положении.
